こんにちは、次世代システム研究室のT.Iです。

最近Stable DiffusionやMidjourneyなどの画像生成系AIが流行ってますよね。流行に乗ってGANを作ってみたいと思ったのですが、同じように画像生成をしても面白くないです。そこで今回は次元を一つ増やして3Dデータの生成を行うことにしました。



1.3Dデータについて

今回作成するGANは画像を入力としてPointCloudを生成するモデルです。PointCloudとは単純にx,y,zの座標を並べただけのデータで描画時は点を3次元空間にプロットして3Dデータとして表示することになります。
mesh形式はこれに面情報が入ったものです。



2.モデルについて

モデルのレイヤーの詳細は図のようになっています。入力の画像解析の部分は基本的には単純な2DConvを使用して、PointCloud生成にはTreeGANを使用しています。出力はConv1Dを使用してPointCloudを畳み込んで最後に全結合で特徴抽出しています。また、入力データと出力データを対応させるため、Discriminator側は入力の画像も同時に解析するような仕組みとなっています。




3.TreeGCNについて

PointCloud自体はConv3Dや全結合層、GCN（Graph Convolutional Network）でも生成可能ですが、今回はTreeGCNを使用しました。その理由としては他のレイヤーで生成すると、PointCloudの点の位置関係に依存する、複雑なデータを生成できないといったデメリットがあるため、それらを解決したTreeGCNを使用しました。詳しくは論文、ソースコードをご確認ください。



4.結果

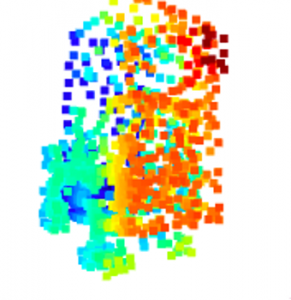

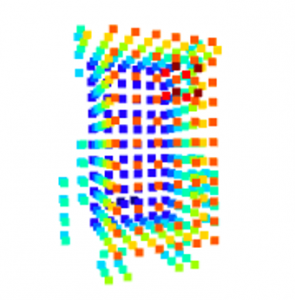

今回のモデルを使用してドット画風の動物のPointCloudを学習させ、以下のようにPoindCloudを生成することができました。これはペンギンの画像とペンギンのPointCloudを対応させて学習させ、教師データとは別のペンギンの画像を入力して生成されたPointCloundです。左が生成されたデータ、右が教師データとなります。しかし、一部うまく学習できていないものもありました。

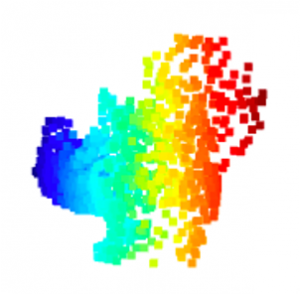

また、教師データには入っていない動物とは全く関係ない画像を入力すると、以下のように学習させた動物のキメラのようなもののPointCloudの生成もできました。以下のはリスと鶏が組み合わさったように見えます。




5.学習時のコツ

今回学習させる際、以下のような点に気をつけました。

・lossはbinary cross entropyではなくwasserstainを使用しないとうまく学習できない

・lossはgradient penaltyを組み合わせた方が結果が良くなる

・dropout層を使用するとうまく学習できない



6.まとめ

・画像からPoindCloudを生成することができました

・画像の動物とPointCloudの動物を対応させて学習させることができた

・うまく対応していないものもあった

・複数の動物を組み合わせたようなキメラが生成できた
