RKE2によるKubernetesクラスタ構築の検討

はじめに

こんにちは。次世代システム研究室のT.Tです。

現在開発運用に携わっているサービスはKubernetes/Docker環境で運用しています。Kubernetesのライフサイクルに伴いKubernetesをバージョンアップしており、次回はv1.24以降のバージョンへの更新を予定していますが、そのバージョンではコンテナランタイムでのDocker利用が非推奨となっているためDockerのリプレイスも検討しています。

現在の運用環境ではIaaS上にRKEでKubernetes/Docker環境を構築しています。RKEはKubernetes/Dockerのクラスタを簡単な構成定義ファイルに基づいて自動で構築するツールです。次回のバージョンアップ時もIaaS上での環境構築を計画していて、RKEの後継となるRKE2ではコンテナランタイムにcontainerdをサポートしているため、RKE2でのKubernetes/containerd環境構築を検討しています。

本記事ではRKE2でのKubernetes/containerd環境の構築の概要をご紹介したいと思います。

1.RKE2とは

1.1.RKE2の概要

冒頭でも触れましたがRKE2は、Kubernetes/Dockerのクラスタを簡単な構成定義ファイルに基づいて自動で構築するRKEの後継となるツールです。特徴としては以下の点が挙げられます。

• IaaS上でKubernetesクラスタを構築管理するための機能が充実している
• コンテナランタイムにcontainerdをサポートしている

加えてRKE2にはセキュリティ対策の仕組みも取り入れられていて、この点もプロダクトとして重要な要素となっているようです。詳細は公式サイトに書かれています。こちらの記事では環境構築についても分かりやすく解説されています。

1.2.RKE2のアーキテクチャ

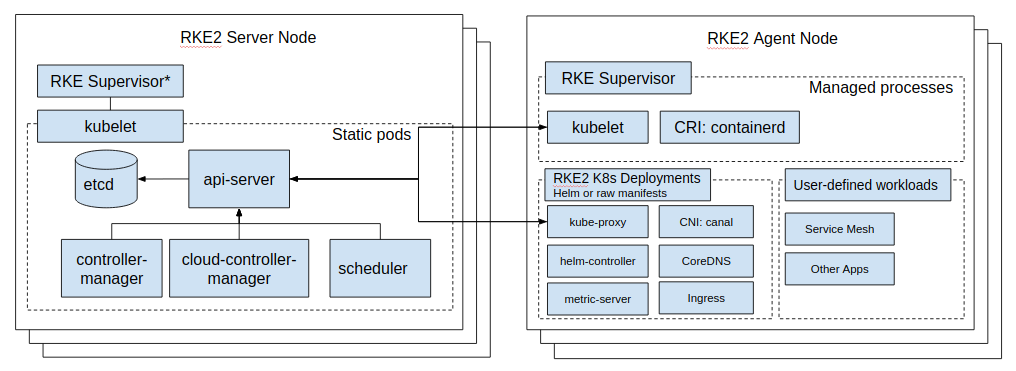

RKE2のアーキテクチャは以下の図のようになっています。KubernetesのコントロールプレーンをRKE2サーバーノードで管理し、ワーカーノードをRKE2エージェントノードで管理する仕組みとなっています。

https://docs.rke2.io/assets/images/overview-783b5a0a7e319dc96a2db8473dc83f3d.png

2.RKE2での環境構築

現状のローカル環境はVirtual BoxとVagrantで構築していて、ホストOSにはCentOSを利用しています。KubernetesのコントロールプレーンとワーカーノードにそれぞれVMを1台ずつ割り当てる構成で、RKEでKubernetesクラスタを構築しています。検証環境はこの構成に合わせて、RKE2のサーバーノードとエージェントノードにそれぞれVMを1台ずつ割り当てる構成で環境を構築します。

公式サイトのQuick Startに従って環境を構築してみます。まず、前提条件があるのでそれに合うように以下の環境を用意して、rootでRKE2をインストールして設定します。サーバーノードとエージェントノードのホスト名はそれぞれci2とconsumer2にしています。

• ホストOSはCentOS 7.8
• ホスト名を同じものにしない
• AppArmorが利用できる
• firewalldを無効にする
• NetworkManagerでcalico/flannelのネットワーク関連のインターフェースを無視する

サーバーノードへのrke2-serverのインストール。

# curl -sfL https://get.rke2.io | sh -
# systemctl enable rke2-server.service
# systemctl start rke2-server.service

# journalctl -u rke2-server -f
Jan 11 12:06:31 ci2 systemd[1]: Starting Rancher Kubernetes Engine v2 (server)...
Jan 11 12:06:31 ci2 sh[9133]: + /usr/bin/systemctl is-enabled --quiet nm-cloud-setup.service
Jan 11 12:06:31 ci2 sh[9133]: Failed to get unit file state for nm-cloud-setup.service: No such file or directory
Jan 11 12:06:31 ci2 rke2[9140]: time="2023-01-11T12:06:31Z" level=warning msg="not running in CIS mode"
Jan 11 12:06:31 ci2 rke2[9140]: time="2023-01-11T12:06:31Z" level=info msg="Starting rke2 v1.24.8+rke2r1 (b061438ce1f04518d980aac842b62f92095d793d)"
Jan 11 12:06:31 ci2 rke2[9140]: time="2023-01-11T12:06:31Z" level=info msg="Managed etcd cluster initializing"
...

エージェントノードへのrke2-agentのインストール。

# curl -sfL https://get.rke2.io | INSTALL_RKE2_TYPE="agent" sh -
# systemctl enable rke2-agent.service
# mkdir -p /etc/rancher/rke2/
# vi /etc/rancher/rke2/config.yaml
server: https://ci2:9345
token: K10...fdc::server:2e8...f5a
# systemctl start rke2-agent.service

# journalctl -u rke2-agent -f
Jan 11 12:47:11 consumer2 systemd[1]: Starting Rancher Kubernetes Engine v2 (agent)...
Jan 11 12:47:11 consumer2 sh[3651]: + /usr/bin/systemctl is-enabled --quiet nm-cloud-setup.service
Jan 11 12:47:11 consumer2 sh[3651]: Failed to get unit file state for nm-cloud-setup.service: No such file or directory
Jan 11 12:47:11 consumer2 rke2[3657]: time="2023-01-11T12:47:11Z" level=warning msg="not running in CIS mode"
Jan 11 12:47:11 consumer2 rke2[3657]: time="2023-01-11T12:47:11Z" level=info msg="Starting rke2 agent v1.24.8+rke2r1 (b061438ce1f04518d980aac842b62f92095d793d)"
Jan 11 12:47:11 consumer2 rke2[3657]: time="2023-01-11T12:47:11Z" level=info msg="Running load balancer rke2-agent-load-balancer 127.0.0.1:6444 -> [10.0.2.15:9345 ci2:9345]"
Jan 11 12:47:11 consumer2 rke2[3657]: time="2023-01-11T12:47:11Z" level=info msg="Running load balancer rke2-api-server-agent-load-balancer 127.0.0.1:6443 -> [10.0.2.15:6443 ci2:6443]"
...

3.Kubernetesクラスタの確認

rke2-serverとrke2-agentの起動コマンドの完了が確認できたので、ノードとPodのステータスを確認してみます。

ci2 # /var/lib/rancher/rke2/bin/kubectl --kubeconfig /etc/rancher/rke2/rke2.yaml get nodes
NAME        STATUS     ROLES                       AGE   VERSION
ci2         NotReady   control-plane,etcd,master   70m   v1.24.8+rke2r1
consumer2   NotReady   <none>                      33m   v1.24.8+rke2r1

ci2 # /var/lib/rancher/rke2/bin/kubectl --kubeconfig /etc/rancher/rke2/rke2.yaml get po -A
NAMESPACE     NAME                           READY   STATUS    RESTARTS       AGE
kube-system   cloud-controller-manager-ci2   1/1     Running   30 (54m ago)   71m
kube-system   etcd-ci2                       1/1     Running   7              71m
kube-system   kube-apiserver-ci2             1/1     Running   11 (58m ago)   71m
kube-system   kube-controller-manager-ci2    0/1     Pending   0              59m
kube-system   kube-proxy-ci2                 0/1     Pending   0              59m
kube-system   kube-proxy-consumer2           1/1     Running   2 (34m ago)    34m
kube-system   kube-scheduler-ci2             1/1     Running   8 (58m ago)    71m

ノードのステータスがNotReadyで正常に稼働していないようなので、詳細なステータスを確認してみます。

ci2 # /var/lib/rancher/rke2/bin/kubectl --kubeconfig /etc/rancher/rke2/rke2.yaml describe nodes ci2
...
Conditions:
  Type             Status  LastHeartbeatTime                 LastTransitionTime                Reason                       Message
  ----             ------  -----------------                 ------------------                ------                       -------
  MemoryPressure   False   Wed, 11 Jan 2023 13:23:13 +0000   Wed, 11 Jan 2023 12:09:32 +0000   KubeletHasSufficientMemory   kubelet has sufficient memory available
  DiskPressure     False   Wed, 11 Jan 2023 13:23:13 +0000   Wed, 11 Jan 2023 12:09:32 +0000   KubeletHasNoDiskPressure     kubelet has no disk pressure
  PIDPressure      False   Wed, 11 Jan 2023 13:23:13 +0000   Wed, 11 Jan 2023 12:09:32 +0000   KubeletHasSufficientPID      kubelet has sufficient PID available
  Ready            False   Wed, 11 Jan 2023 13:23:13 +0000   Wed, 11 Jan 2023 12:09:32 +0000   KubeletNotReady              container runtime network not ready: NetworkReady=false reason:NetworkPluginNotReady message:Network plugin returns error: cni plugin not initialized
...

kubeletが稼働していないようなので、kubeletのログを確認してみます。CNIプラグインが稼働していないようです。

# tail -f /var/lib/rancher/rke2/agent/logs/kubelet.log
E0111 13:49:41.106233   14842 kubelet.go:2349] "Container runtime network not ready" networkReady="NetworkReady=false reason:NetworkPluginNotReady message:Network plugin returns error: cni plugin not initialized"
...

CNIの内容を確認してみるとデフォルトのcanalが定義されているので設定的には問題なさそうです。

# cat /var/lib/rancher/rke2/server/manifests/rke2-canal.yaml
apiVersion: helm.cattle.io/v1
kind: HelmChart
metadata:
  annotations:
    helm.cattle.io/chart-url: https://rke2-charts.rancher.io/assets/rke2-canal/rke2-canal-v3.24.1-build2022101103.tgz
  creationTimestamp: null
  name: rke2-canal
  namespace: kube-system
spec:
  bootstrap: true
  chartContent: ...
  set:
    global.cattle.systemDefaultRegistry: ""
    global.clusterCIDR: 10.42.0.0/16
    global.clusterCIDRv4: 10.42.0.0/16
    global.clusterCIDRv6: ""
    global.clusterDNS: 10.43.0.10
    global.clusterDomain: cluster.local
    global.rke2DataDir: /var/lib/rancher/rke2
    global.serviceCIDR: 10.43.0.0/16
    global.systemDefaultRegistry: ""
status: {}

いくつか関連するログを調べてみましたが今のところ原因が特定できておらず、ネットワーク周りの設定もいくつか変更して確認してみましたがエラーが改善できていません。Kubernetesクラスタ上でアプリケーションを稼働させるところまで検証を進める予定でしたが、CNIが利用できないとKubernetesクラスタが未完成の状態で検証が継続できないので、検証はここまでで断念しました。

4.RKEとの運用上の相違点

RKEとの相違点は公式サイトの冒頭に記載されていますが、実際にRKE2での構築を進めてみた上での所感を書いておきます。

RKE2ではKubernetesクラスタの構成を変更する際に各エージェントノードでrke2-agentからサーバーノードにHTTPリクエストを投げる形で変更します。システム全体としてはサーバーノードにrke2-server、エージェントノードにrke2-agentをインストールして各ノードに構成定義ファイルを配置してサーバーノードとエージェントノードが連携してKubernetesクラスタを構成する仕組みとなっています。一方RKEはコンテナランタイムにDockerを使い、サーバーノードとワーカーノードにDocker(dockerd)がインストールされている前提で、サーバーノードでrkeコマンドを実行してssh経由で構成定義ファイルの内容に基づいてKubernetesクラスタを構築する仕組みでした。

中央集権的な管理から分散的な管理の仕組みに移行しているのでRKEからRKE2への移行により構成管理も大きな変更が必要になりそうです。現行システムの構成管理にはAnsibleも利用しているので、Ansibleと組み合わせることで手軽に管理できる仕組みを目指したいと思います。

5.まとめ

RKE2でKuberntes/containerd環境を構築してみたことで構成管理の方針を検討する材料は集められました。Kubernetesクラスタ構築、アプリケーションのデプロイ、containerdによる運用等、既存の環境とは大分異なるものとなりそうです。今回はネットワーク周りのエラーにより検証ができませんでしたが、今後も本番環境への導入に向けて引き続き様々な検証を進める予定です。
