2023.01.13

Kong で実装するアクセス制御とロードバランサー

こんにちは。次世代システム研究室のK.X.D です。

1.はじめに

近年にAPI活用システムが増えていきます。サービス運用に応じて、複数APIシステムを使われることもあります。
各APIシステム管理が困難であり、認証（認可）、レート制御、システムログ収集などの共通処理が集中的に実装されるニーズがありますので、Proxy機能に加えて、APIシステムを簡単に管理できる機能を提供するAPI Gatewayが生まれてます。
今回に市場で上がってるKongのAPI Gatewayを理解するように調べてます。
公式ページはこちらになります。
https://jp.konghq.com/

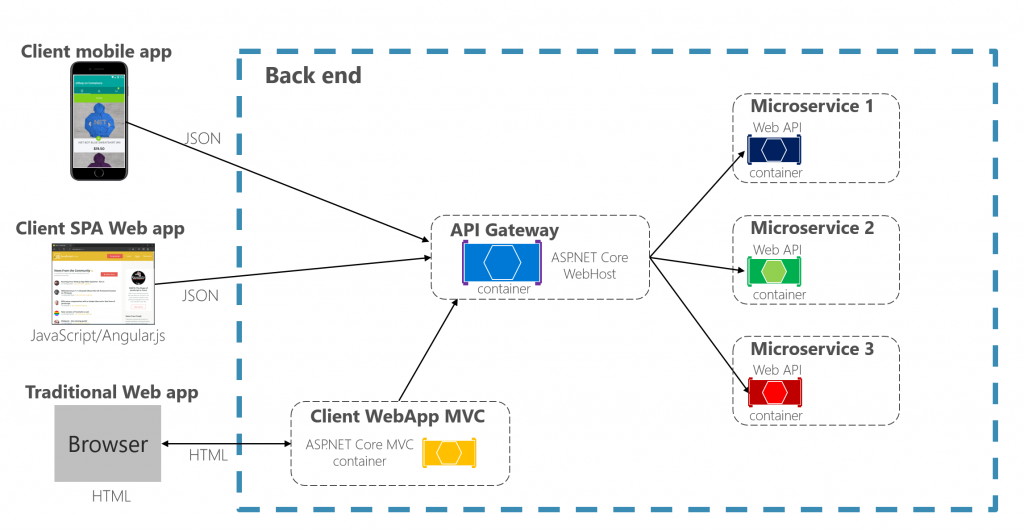

2.API Gatewayとは

全てサービスのリソースサーバの入り口として役割にしています。
どんなリソースリクエストでも、API Gateway経由にしてリソースアクセスする仕組みです。


※公式Microsoftページより

3.Kongをインストールし、API Gatewayを機能してみる

3-1.Kongをインストール

Kongの公式ドキュメントにインストール方法が書いてあり、こちらを参考にしました。
https://docs.konghq.com/gateway/latest/install/docker/

① Dockerのnetworkを作成する。
docker network create kong-net
② KongのDB Containerを起動する。
 docker run -d --name kong-database \
  --network=kong-net \
  -p 5432:5432 \
  -e "POSTGRES_USER=kong" \
  -e "POSTGRES_DB=kong" \
  -e "POSTGRES_PASSWORD=kongpass" \
  postgres:9.6
③ DBとKongの連携（マイグレーション）
docker run --rm --network=kong-net \
  -e "KONG_DATABASE=postgres" \
  -e "KONG_PG_HOST=kong-database" \
  -e "KONG_PG_PASSWORD=kongpass" \
  -e "KONG_PASSWORD=test" \
 kong/kong-gateway:3.1.1.1 kong migrations bootstrap

④ Kongを起動する
docker run -d --name kong-gateway \
  --network=kong-net \
  -e "KONG_DATABASE=postgres" \
  -e "KONG_PG_HOST=kong-database" \
  -e "KONG_PG_USER=kong" \
  -e "KONG_PG_PASSWORD=kongpass" \
  -e "KONG_PROXY_ACCESS_LOG=/dev/stdout" \
  -e "KONG_ADMIN_ACCESS_LOG=/dev/stdout" \
  -e "KONG_PROXY_ERROR_LOG=/dev/stderr" \
  -e "KONG_ADMIN_ERROR_LOG=/dev/stderr" \
  -e "KONG_ADMIN_LISTEN=0.0.0.0:8001" \
  -e "KONG_ADMIN_GUI_URL=http://localhost:8002" \
  -e KONG_LICENSE_DATA \
  -p 8000:8000 \
  -p 8443:8443 \
  -p 8001:8001 \
  -p 8444:8444 \
  -p 8002:8002 \
  -p 8445:8445 \
  -p 8003:8003 \
  -p 8004:8004 \
  kong/kong-gateway:3.1.1.1

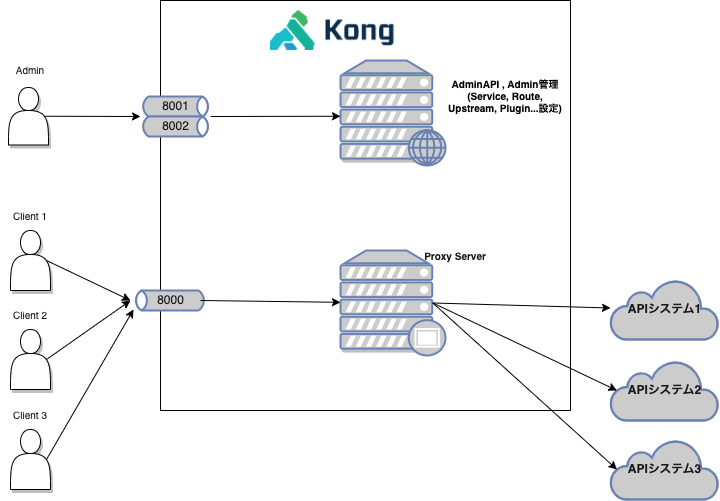

3-2.今回用意したLocal環境 Kong の基本構成

Local環境にインストールしたKong仕組み：
8001ポート：KongのService、Route、Upstream、Pluginなど設定を対応するAdmin APIです。
8002ポート：KongのService、Route、Upstream、Pluginなど設定を対応するDashboardGUIです。
8000ポート：Proxyポート、各APIシステムに繋がってます。

3-3 検証１ KongでMockサービスを作り、JWT認証＋ACLアクセス制御を実装する

① Mock の Service を作成する
mockbinとmockapiを利用して、仮Upstreamサービスにしています。
curl -i -s -X POST http://localhost:8001/services \
--data name=‘mockbin_service’ \
--data url=‘https://mockbin.org’

HTTP/1.1 201 Created
Date: Thu, 12 Jan 2023 13:24:05 GMT
Content-Type: application/json; charset=utf-8
Connection: keep-alive
Access-Control-Allow-Origin: http://localhost:8002
X-Kong-Admin-Request-ID: ZOsN43v8Z0vShD9r6cFTLP7C3r0jaXhV
vary: Origin
Access-Control-Allow-Credentials: true
Content-Length: 365
X-Kong-Admin-Latency: 15
Server: kong/3.1.1.1-enterprise-edition{“client_certificate”:null,“tls_verify_depth”:null,“created_at”:1673529845,“connect_timeout”:60000,“read_timeout”:60000,“tags”:null,“path”:null,“updated_at”:1673529845,“enabled”:true,“ca_certificates”:null,“retries”:5,“protocol”:“https”,“name”:null,“write_timeout”:60000,“host”:“mockbin.org”,“id”:“c4e6a057-6db2-4ac5-ae19-4d039620ca39”,“port”:443,“tls_verify”:null}
curl -i -s -X POST http://localhost:8001/services \ --data name=‘mockapi_service’ \
--data url=‘https://63c00608e262345656f5c231.mockapi.io’

HTTP/1.1 201 Created
Date: Thu, 12 Jan 2023 13:24:46 GMT
Content-Type: application/json; charset=utf-8
Connection: keep-alive
Access-Control-Allow-Origin: http://localhost:8002
X-Kong-Admin-Request-ID: dBAvTyyXXPEiAQ7T7qOX5E3eaNvrY8WG
vary: Origin
Access-Control-Allow-Credentials: true
Content-Length: 389
X-Kong-Admin-Latency: 12
Server: kong/3.1.1.1-enterprise-edition{“client_certificate”:null,“tls_verify_depth”:null,“created_at”:1673529886,“connect_timeout”:60000,“read_timeout”:60000,“tags”:null,“path”:null,“updated_at”:1673529886,“enabled”:true,“ca_certificates”:null,“retries”:5,“protocol”:“https”,“name”:null,“write_timeout”:60000,
“host”:“63c00608e262345656f5c231.mockapi.io”,“id”:“2b216be2-b4ef-428a-af28-f50e91ca4dc3",“port”:443,“tls_verify”:null}

※https://63c00608e262345656f5c231.mockapi.io：閲覧時点に、無効になる可能性があります。
②　ServiceのRouteを作成する。
curl -i -X POST http://localhost:8001/services/c4e6a057-6db2-4ac5-ae19-4d039620ca39/routes \
--data ‘paths[]=/mockbin’ \
--data name=mockbin_route


HTTP/1.1 201 Created
Date: Thu, 12 Jan 2023 13:31:17 GMT
Content-Type: application/json; charset=utf-8
Connection: keep-alive
Access-Control-Allow-Origin: http://localhost:8002
X-Kong-Admin-Request-ID: z3MXxjQGnMJRTqpUFryiqHzvWIMDEUSw
vary: Origin
Access-Control-Allow-Credentials: true
Content-Length: 488
X-Kong-Admin-Latency: 18
Server: kong/3.1.1.1-enterprise-edition

{"headers":null,"request_buffering":true,"response_buffering":true,"hosts":null,"created_at":1673530277,"paths":["/mockbin"],"https_redirect_status_code":426,"preserve_host":false,"name":"mockbin_route","id":"3f66bbf8-540c-45ea-a332-93546e4d3f8a","methods":null,"service":{"id":"c4e6a057-6db2-4ac5-ae19-4d039620ca39"},"regex_priority":0,"tags":null,"path_handling":"v0","destinations":null,"sources":null,"strip_path":true,"snis":null,"updated_at":1673530277,"protocols":["http","https"]}
curl -i -X POST http://localhost:8001/services/2b216be2-b4ef-428a-af28-f50e91ca4dc3/routes \
 --data ‘paths[]=/mockapi’ \
 --data name=mockapi_route

HTTP/1.1 201 Created
Date: Thu, 12 Jan 2023 13:31:34 GMT
Content-Type: application/json; charset=utf-8
Connection: keep-alive
Access-Control-Allow-Origin: http://localhost:8002
X-Kong-Admin-Request-ID: yOuNIy9TCApXPHkY4okiCGyM8xOhDkca
vary: Origin
Access-Control-Allow-Credentials: true
Content-Length: 488
X-Kong-Admin-Latency: 14
Server: kong/3.1.1.1-enterprise-edition

{"headers":null,"request_buffering":true,"response_buffering":true,"hosts":null,"created_at":1673530294,"paths":["/mockapi"],"https_redirect_status_code":426,"preserve_host":false,"name":"mockapi_route","id":"6e7edddb-3821-406c-9efb-dadcfc7eac9b","methods":null,"service":{"id":"2b216be2-b4ef-428a-af28-f50e91ca4dc3"},"regex_priority":0,"tags":null,"path_handling":"v0","destinations":null,"sources":null,"strip_path":true,"snis":null,"updated_at":1673530294,"protocols":["http","https"]}
動作確認：
mockbinを叩く：
curl -i http://localhost:8000/mockapi/requestcurl -i localhost:8000/mockbin/request
mockapiを叩く：
curl -i http://localhost:8000/mockapi/requestcurl -i localhost:8000/mockapi/request
KongのProxyポート経由でmockbin、mockapiにアクセスする設定ができました。

③　KongのJWTプラグインを利用して、API認証を実装する。
– JWTプラグインをインストールします。
curl -X POST http://localhost:8001/plugins/ \
  --data “name=jwt”

{“config”:{“claims_to_verify”:null,“secret_is_base64":false,“anonymous”:null,“key_claim_name”:“iss”,“header_names”:[“authorization”],“cookie_names”:[],“uri_param_names”:[“jwt”],“run_on_preflight”:true,“maximum_expiration”:0},“protocols”:[“grpc”,“grpcs”,“http”,“https”],“service”:null,“ordering”:null,“created_at”:1673531925,“route”:null,“consumer”:null,“tags”:null,“name”:“jwt”,“id”:“62bf0d08-3863-4406-a980-0d89e1e41823”,“enabled”:true}

– mockbin、mockapiを再度叩くと、JWTトークンが付かないでUnauthrizedエラーが発生する。
curl -i localhost:8000/mockbin/request
curl -i localhost:8000/mockapi/request
– JWTトークンのCredentialを定義するために、KongのConsumerを利用します。
KongのConsumerを作成します。



curl -d "username=mock_user&custom_id=58B68029-A02B-4C90-99C9-647B661329CC" http://localhost:8001/consumers/

{"id":"ab6e3cc5-97e8-4c66-910d-277c5f34f3ec","username_lower":"mock_user","custom_id":"58B68029-A02B-4C90-99C9-647B661329CC","tags":null,"type":0,"created_at":1673532751,"username":"mock_user"}


Consumerに対する、JWTトークンのCredentialを作成します。


curl -X POST http://localhost:8001/consumers/ab6e3cc5-97e8-4c66-910d-277c5f34f3ec/jwt \
-H "Content-Type: application/x-www-form-urlencoded"

{"algorithm":"HS256","created_at":1673532759,"rsa_public_key":null,"secret":"Gg1ESSKPhK52NHqiwmTvWHVKihzMDe7w","tags":null,"id":"7fd35737-58c7-4662-847e-d8e12cdf4d1f","consumer":{"id":"ab6e3cc5-97e8-4c66-910d-277c5f34f3ec"},"key":"nnuCZ8JBSxUPhMu0Al5fhaq3sEC1kwei"

algorithm：HS256

secret：Gg1ESSKPhK52NHqiwmTvWHVKihzMDe7w

key：nnuCZ8JBSxUPhMu0Al5fhaq3sEC1kwei

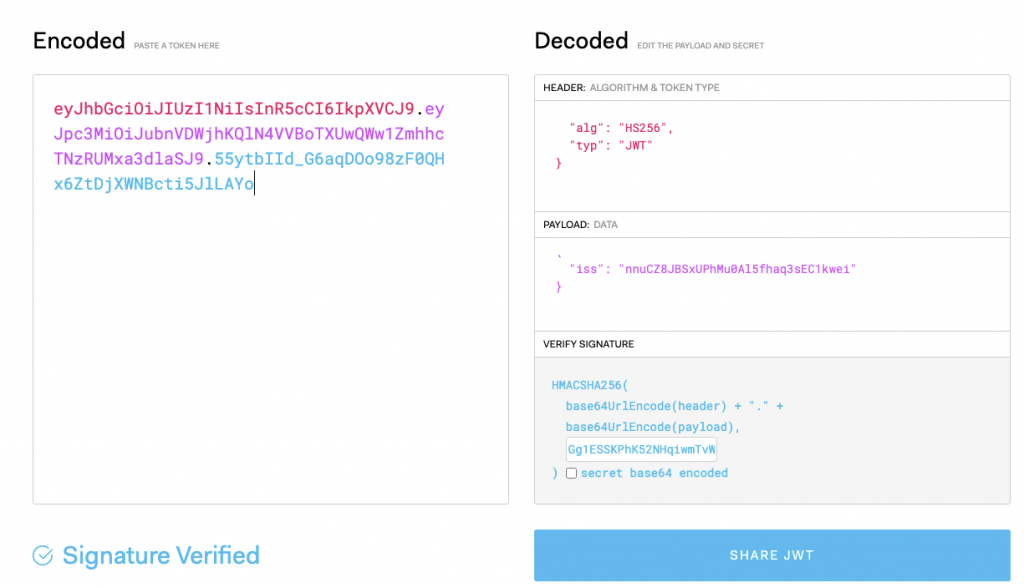

上記の情報でhttp://jwt.ioに入力して、JWTトークンを生成します。










JWTプラグインはAuthorization HeaderのBearerトークンでバリデーションを行いますので、

生成したJWTトークンを付けて、正常にAPをI叩くことができます。


curl http://localhost:8000/mockbin/request \
  -H 'Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJpc3MiOiJubnVDWjhKQlN4VVBoTXUwQWw1ZmhhcTNzRUMxa3dlaSJ9.55ytbIId_G6aqDOo98zF0QHx6ZtDjXWNBcti5JlLAYo'


curl http://localhost:8000/mockapi/request \
  -H 'Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJpc3MiOiJubnVDWjhKQlN4VVBoTXUwQWw1ZmhhcTNzRUMxa3dlaSJ9.55ytbIId_G6aqDOo98zF0QHx6ZtDjXWNBcti5JlLAYo'

④　KongのACLプラグインを利用して、アクセス制限を行う

– mockbin ServiceにACLプラグインをインストールします


curl -X POST http://localhost:8001/services/c4e6a057-6db2-4ac5-ae19-4d039620ca39/plugins \
    --data "name=acl"  \
    --data "config.allow=group1" \
    --data "config.allow=group2" \
    --data "config.hide_groups_header=true"

{“config”:{“allow”:[“group1”,“group2"],“deny”:null,“hide_groups_header”:true},“protocols”:[“grpc”,“grpcs”,“http”,“https”],“service”:{“id”:“c4e6a057-6db2-4ac5-ae19-4d039620ca39"},“ordering”:null,“created_at”:1673536365,“route”:null,“consumer”:null,“tags”:null,“name”:“acl”,“id”:“907acc9f-f009-4a42-838b-06d8506b220a”,“enabled”:true}

– mockbin APIを叩くと、JWTが正しくてもアクセス制限されてます。


curl http://localhost:8000/mockbin/request \
  -H 'Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJpc3MiOiJubnVDWjhKQlN4VVBoTXUwQWw1ZmhhcTNzRUMxa3dlaSJ9.55ytbIId_G6aqDOo98zF0QHx6ZtDjXWNBcti5JlLAYo'

– mockapi APIを叩くと、正しいJWTで正常にアクセスできます。


curl http://localhost:8000/mockbin/request \
-H 'Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJpc3MiOiJubnVDWjhKQlN4VVBoTXUwQWw1ZmhhcTNzRUMxa3dlaSJ9.55ytbIId_G6aqDOo98zF0QHx6ZtDjXWNBcti5JlLAYo'


同じConsumer（クライアント）で、APIサービスを制限できることを実現しました。


3-4.検証２ KongでLoad-Balancerを実現する




※公式Kongページより


- Upstreamsを作成します。


curl -X POST http://localhost:8001/upstreams \
  --data name=loadbalancer_upstream
{"client_certificate":null,"hash_on_header":null,"slots":10000,"hash_on_query_arg":null,"created_at":1673537823,"hash_on_uri_capture":null,"hash_on_cookie":null,"name":"loadbalancer_upstream","id":"c03e9c73-acae-403f-a526-37b4a3a67eb5","hash_fallback":"none","hash_fallback_header":null,"algorithm":"round-robin","hash_fallback_uri_capture":null,"host_header":null,"hash_on_cookie_path":"/","tags":null,"healthchecks":{"threshold":0,"active":{"timeout":1,"unhealthy":{"tcp_failures":0,"timeouts":0,"http_failures":0,"http_statuses":[429,404,500,501,502,503,504,505],"interval":0},"https_verify_certificate":true,"healthy":{"successes":0,"interval":0,"http_statuses":[200,302]},"type":"http","concurrency":10,"headers":null,"http_path":"/","https_sni":null},"passive":{"type":"http","unhealthy":{"tcp_failures":0,"timeouts":0,"http_failures":0,"http_statuses":[429,500,503]},"healthy":{"http_statuses":[200,201,202,203,204,205,206,207,208,226,300,301,302,303,304,305,306,307,308],"successes":0}}},"use_srv_name":false,"hash_fallback_query_arg":null,"hash_on":"none"}

– Upstreamsに紐づくAPIシステムをtargetsで設定します。


curl -X POST http://localhost:8001/upstreams/loadbalancer_upstream/targets \
  --data target='mockbin.org:80'

{"upstream":{"id":"c03e9c73-acae-403f-a526-37b4a3a67eb5"},"target":"mockbin.org:80","tags":null,"id":"9f61bbb9-18f5-4eb5-8f43-502ba1bfa9b3","created_at":1673537845.361,"weight":100}


curl -X POST http://localhost:8001/upstreams/loadbalancer_upstream/targets \
  --data target='63c00608e262345656f5c231.mockapi.io:80'

{"upstream":{"id":"c03e9c73-acae-403f-a526-37b4a3a67eb5"},"target":"63c00608e262345656f5c231.mockapi.io:80","tags":null,"id":"700b7594-4368-4a2b-ad5b-c1ac5e8f2383","created_at":1673537850.499,"weight":100}

– Upstreamsに紐づくServicesを作成します。


curl -i -s -X POST http://localhost:8001/services \
  --data name=loadbalancer_service \
  --data host='loadbalancer_upstream'

HTTP/1.1 201 Created
Date: Thu, 12 Jan 2023 15:43:21 GMT
Content-Type: application/json; charset=utf-8
Connection: keep-alive
Access-Control-Allow-Origin: http://localhost:8002
X-Kong-Admin-Request-ID: XY4felYFCj2UXgfZASoDTqACM4tsFRHy
vary: Origin
Access-Control-Allow-Credentials: true
Content-Length: 391
X-Kong-Admin-Latency: 14
Server: kong/3.1.1.1-enterprise-edition

{"client_certificate":null,"tls_verify_depth":null,"created_at":1673538201,"connect_timeout":60000,"read_timeout":60000,"tags":null,"path":null,"updated_at":1673538201,"enabled":true,"ca_certificates":null,"retries":5,"protocol":"http","name":"loadbalancer_service","write_timeout":60000,"host":"loadbalancer_upstream","id":"60923d4b-71da-4b42-a4c5-1d75299776e5","port":80,"tls_verify":null

– ServicesのRouteを作成します。


curl -i -X POST http://localhost:8001/services/loadbalancer_service/routes \
  --data 'paths[]=/loadbalancer_route' \
  --data name=loadbalancer_route


HTTP/1.1 201 Created
Date: Thu, 12 Jan 2023 15:44:41 GMT
Content-Type: application/json; charset=utf-8
Connection: keep-alive
Access-Control-Allow-Origin: http://localhost:8002
X-Kong-Admin-Request-ID: u7eZ5xBkGUkdIFn3cwOzYwnR7reBB5nk
vary: Origin
Access-Control-Allow-Credentials: true
Content-Length: 504
X-Kong-Admin-Latency: 16
Server: kong/3.1.1.1-enterprise-edition

{"headers":null,"request_buffering":true,"response_buffering":true,"hosts":null,"created_at":1673538281,"paths":["/loadbalancer_route"],"https_redirect_status_code":426,"preserve_host":false,"name":"loadbalancer_route","id":"23208e8e-d004-4192-94e8-9423a16955ce","methods":null,"service":{"id":"60923d4b-71da-4b42-a4c5-1d75299776e5"},"regex_priority":0,"tags":null,"path_handling":"v0","destinations":null,"sources":null,"strip_path":true,"snis":null,"updated_at":1673538281,"protocols":["http","https"]}

– 動作確認：リクエストは２APIシステムに分散されてます。下記をお試しください。


curl http://localhost:8000/loadbalancer_route/request \
-H 'Authorization: Bearer eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJpc3MiOiJubnVDWjhKQlN4VVBoTXUwQWw1ZmhhcTNzRUMxa3dlaSJ9.55ytbIId_G6aqDOo98zF0QHx6ZtDjXWNBcti5JlLAYo'

Kongがround-robin、lease-connections、consistent-hashingの分散Algoをサーポトしています。


4.まとめ


KongのApi Gatewayを概要的に紹介させていただきました。

Service、Route、Upstream、Pluginの基本リソースとして、豊富なApi Gateway的な機能が実現できます。

特にPluginは要件に応じて、柔軟で独自の物が開発できますが、

短い記事で全て機能紹介できませんですので、ご参考までいただければと思います。
