Eddystone ビーコンへのデータ登録・取得方法の紹介


こんにちは。次世代システム研究室のT.M. です。

先日、Google からEddystone という新しいBLE の規格が発表されました。Eddystone の機能のひとつに、ビーコンに紐付けたデータをそのビーコンの電波を受け取った端末が取得する、というものがあります。この記事では、Eddystone のクラウドへのビーコン情報登録およびそのビーコンに紐付いたデータの取得方法について説明します。


1. Eddystone の作成

Eddystone に情報を登録するためには、当然ながらEddystone が必要です。GitHub にEddystone の規格に応じたBLE の電波を発信するサンプルプログラムがありますので、それを用いることで容易にEddystone を試すことができます。

サンプルの実行方法は以下の通りです。
  1. ソースコードをclone する
    git clone git@github.com:google/eddystone.git
  2. Android Studio でeddystone\eddystone-uid\tools\txeddystone-uid\TxEddystone-UID のプロジェクトを開く
  3. 実行する

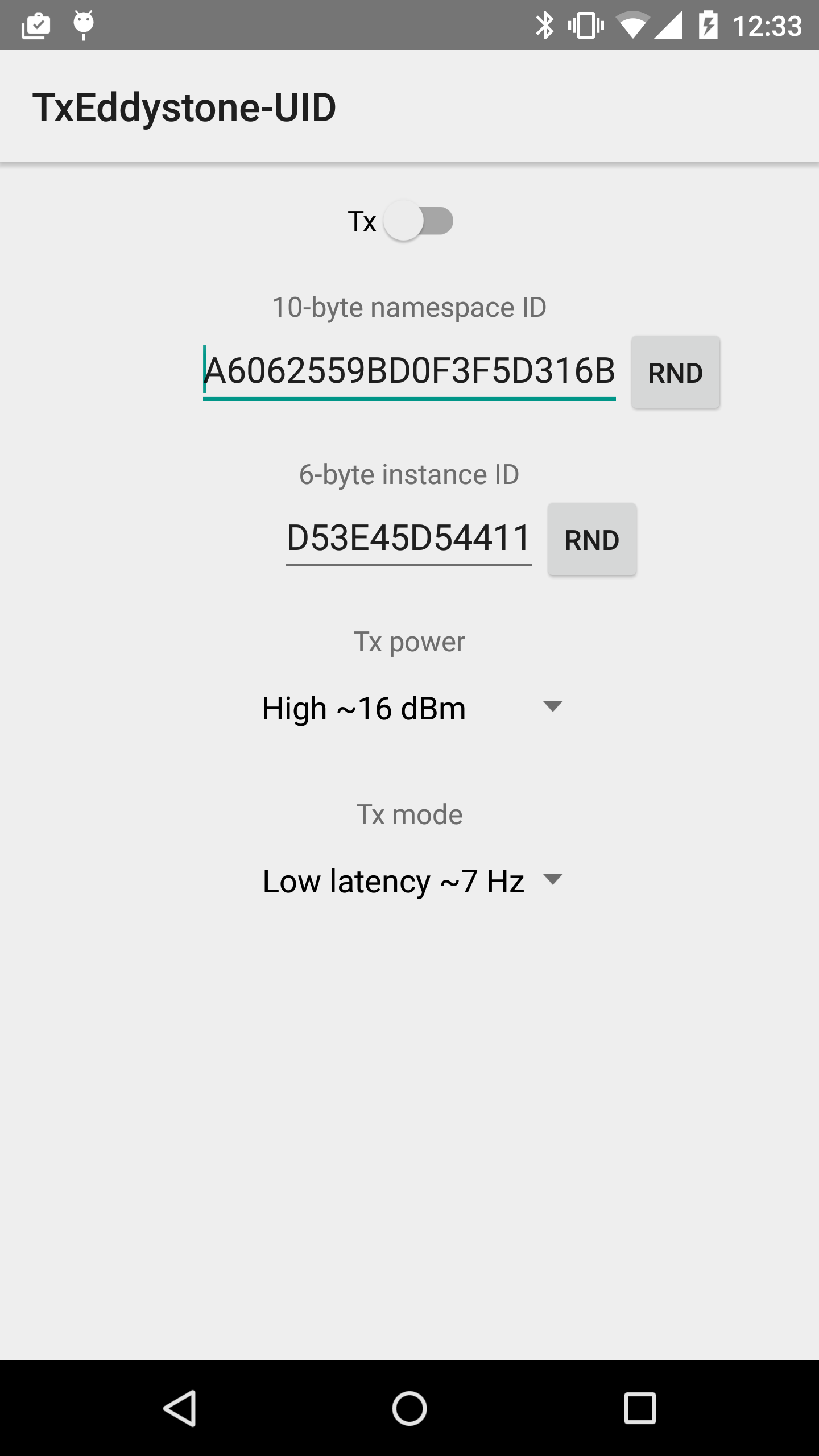

アプリを実行すると以下のように表示されるので、サービス固有のnamespace ID および端末を識別するinstance ID を設定しEddystone の電波を発信することができます。ただし、今回はサンプルであるため、RND をタップし、ランダムな値を設定します。

2. Eddystone の登録

Eddystone をクラウド上に登録するためには、Proximity Beacon API というものを利用します。これもまたGitHub にサンプルプログラムがありますので、それを用いることでEddystone を登録することができます。

サンプルの実行方法は以下の通りです。
  • Proximity Beacon API のactivate およびアプリの登録
    1. Google Developers Console へアクセス
    2. プロジェクトの作成
    3. APIs & auth → API でProximity Beacon API を検索
    4. Enable API
    5. APIs & auth -> Credentials で認証情報を追加
    6. OAuth 2.0 client ID を選択
    7. Android を選択し、Create をクリックする
    8. アプリのfingerprint を登録する
      keytool -exportcert -alias androiddebugkey -keystore debug.keystore -list -v
    9. Create をクリックする
  • サンプルの実行
    1. ソースコードをclone する
      git clone git@github.com:google/beacon-platform.git
    2. Android Studio でbeacon-platform\samples\android\BeaconServiceDemoApp のプロジェクトを開く
    3. 実行する

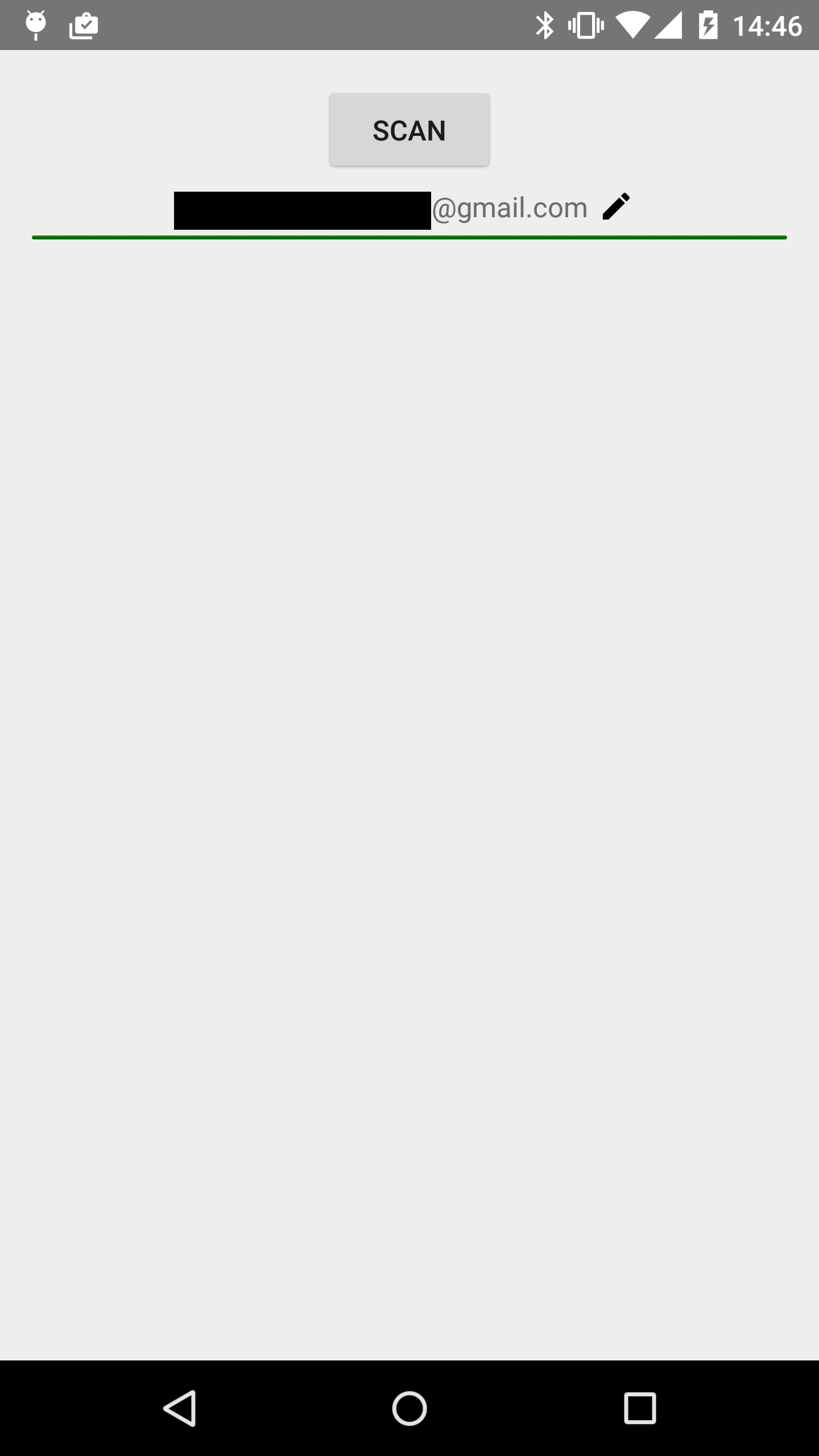

アプリを実行すると以下のように表示されるので、SCAN をタップすることで、周辺のEddystone を検索することができます。

ビーコンのステータスに応じたアイコンがついてリスト表示がされますので、登録したいビーコンをタップします。

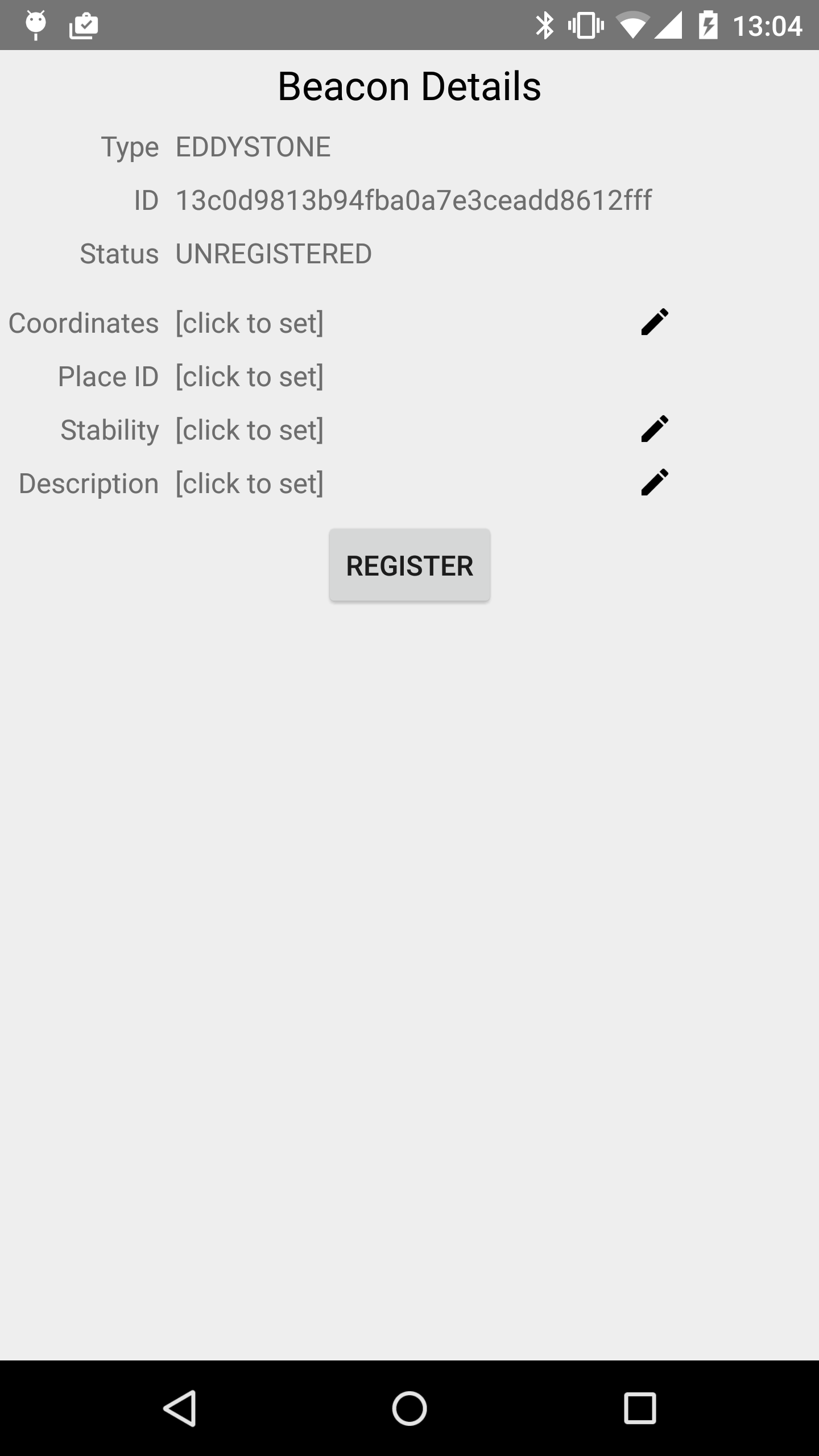

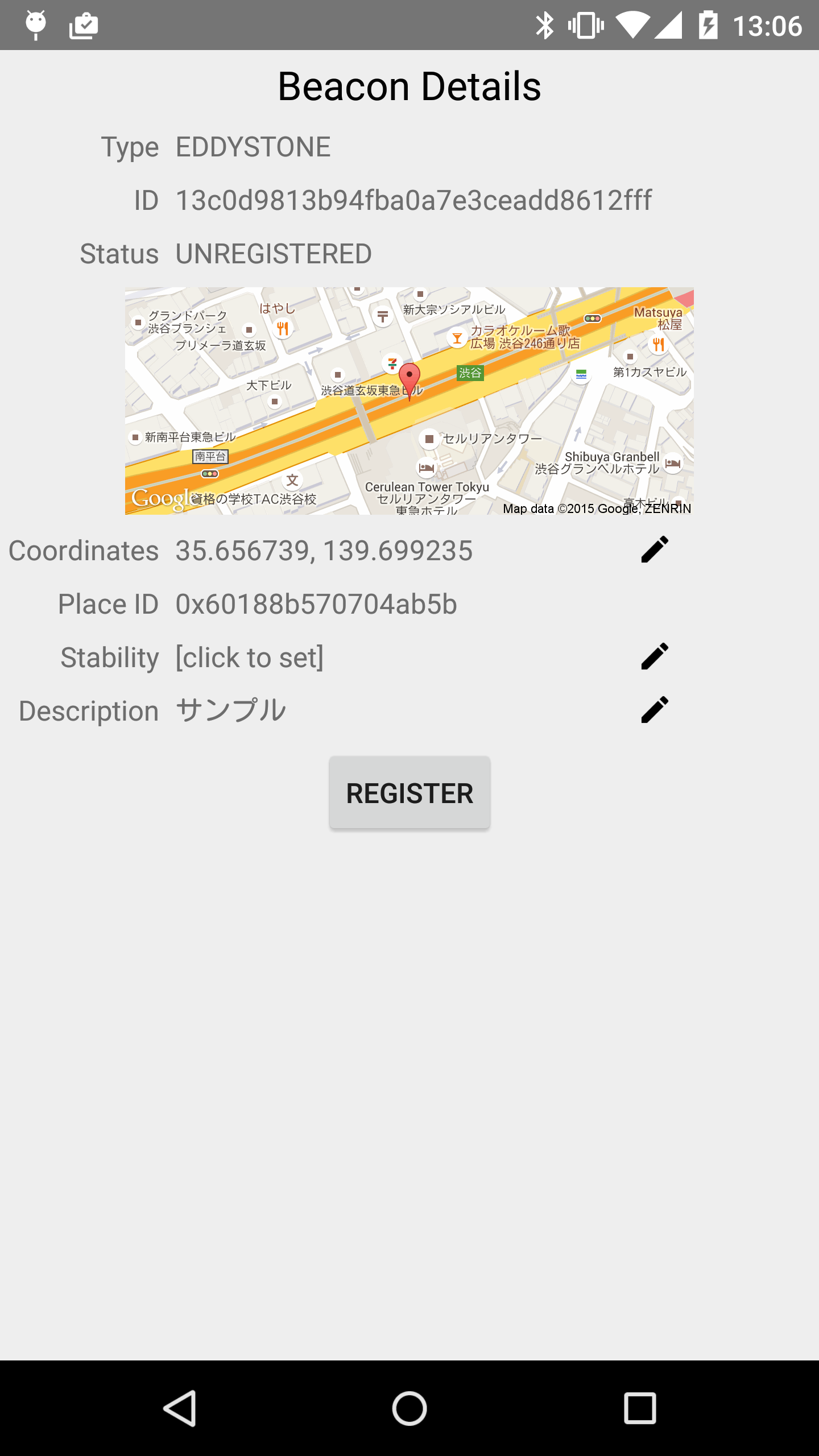

ビーコン登録画面で、緯度経度などパラメータを登録します。

REGISTER をタップすることで、ビーコンを登録できます。

ビーコンを登録すると次はビーコンに紐付けるデータを登録することができます。Type とData に値を入れて、+ をタップします。

これでビーコンのデータを登録が完了することをできました。

3. Eddystone に紐付いたデータ取得

Eddystone に紐付いて登録された情報を取得するためには、Nearby Message API というものを利用します。これは、GitHub にサンプルがありませんので、サンプルを作成する必要があります。

サンプルの作成方法は以下の通りです。

  • Nearby Message API のactivate およびアプリの登録
    1. APIs & auth → API でNearby Message API を検索
    2. Enable API
    3. APIs & auth → Credentials で認証情報を追加
    4. API key を選択
    5. Android key を選択
    6. アプリのfingerprint を登録する
      keytool -exportcert -alias androiddebugkey -keystore debug.keystore -list -v
    7. Create をクリックする
  • サンプルプロジェクトの作成
    1. Android Studio でプロジェクトの作成
    2. Google Play Service の追加
      dependencies {
          compile 'com.google.android.gms:play-services:7.8.0'
      }

    3. Android Manifest にAPI key を記述
      <application ...>
          <meta-data
              android:name="com.google.android.nearby.messages.API_KEY"
              android:value="SPECIFY_APPLICATION_API_KEY_HERE" />
          <activity>
          ...
          </activity>
      </application>

  • ビーコンのデータ取得
    1. Google API への接続
      Google API Client を作成し、接続します。接続成功時のコールバックは次に記述します。
      protected void onCreate(Bundle savedInstanceState) {
              ....
              mGoogleApiClient = new GoogleApiClient.Builder(this)
                              .addApi(Nearby.MESSAGES_API)
                              .addConnectionCallbacks(mConnectionCallbacks)
                              .build();
              if (!mGoogleApiClient.isConnected()) {
                  mGoogleApiClient.connect();
              }
      }

    2. Google API のコールバック作成
      Google API の接続が成功した時に呼ばれるコールバックを作成します。接続成功時、Nearby Messages API のパーミッションを確認します。パーミッション確認のコールバックは次に記述します。
      GoogleApiClient.ConnectionCallbacks mConnectionCallbacks = new GoogleApiClient.ConnectionCallbacks() {
              @Override
              public void onConnected(Bundle bundle) {
                  Nearby.Messages.getPermissionStatus(mGoogleApiClient)
                          .setResultCallback(mResultCallback);
              }

              @Override
              public void onConnectionSuspended(int i) {

              }
          };

    3. Nearby Messages API のパーミッション確認コールバック作成
      パーミッションのステータスがsuccess の場合、Message をsubscribe します。Eddystone ビーコンのデータを取得するためには、Strategy.BLE_ONLY が必要です。Message のリスナは次に記述します。また、ステータスがsuccess でない場合、ユーザにパーミッションを求めます。
      ResultCallback<Status> mResultCallback = new ResultCallback<Status>() {
              @Override
              public void onResult(Status status) {
                  if (status.isSuccess()) {
                      Nearby.Messages.subscribe(mGoogleApiClient, mMessageListener, Strategy.BLE_ONLY);
                  } else {
                      try {
                          status.startResolutionForResult(MainActivity.this, 12345);
                      } catch (IntentSender.SendIntentException e) {
                          e.printStackTrace();
                      }
                  }
              }
          };

    4. Message のリスナ作成
      ビーコンから取得したデータをログに出力します。
          MessageListener mMessageListener = new MessageListener() {
              @Override
              public void onFound(Message message) {
                  try {
                      Log.d("Type=", message.getType());
                      Log.d("Data=", new String(message.getContent(), "UTF-8"));
                  } catch (UnsupportedEncodingException e) {
                      e.printStackTrace();
                  }
              }
          };

    5. ログの確認
      アプリケーションのログを見て、Eddystone に紐付けたデータを取得できているかを確認します。
      09-14 11:39:51.718    4989-5007/jp.gmo.itsolab.nearbysample D/Type=﹕ sTYPE
      09-14 11:39:51.718    4989-5007/jp.gmo.itsolab.nearbysample D/Data=﹕ sDATA


さいごに

Eddystone と同じくBLE の規格のひとつであるiBeacon でも、似たようなことを行うことができます。しかし、Eddystone はiBeacon とは異なり、Android/iOS の両方に対応しており、開発が容易になっている点が優れています。また、先日のGoogle のEddystone の発表では、これは特徴のひとつであり、他にURL を発信するビーコンやNearby Messages API を利用した端末間通信などもありました。これらの機能もまた、興味深いものであり、調査および利用法を考えていきたいと思います。
