SNS から Step Functions を呼び出す：実践ガイド

はじめに

みなさんこんにちは、グループ研究開発本部 AI研究開発室のA.F(海外の出身)です。
最近、仕事で AWS を使い始め、Step Functions の実行で特定の問題に遭遇しました。そこで、今回のブログ記事では、その経験を共有したいと思います。

AWS Step Functions は、ワークフローをオーケストレーションするための強力なサーバーレスフレームワークを提供します。これは、さまざまな AWS サービスをイベント駆動型の「ステップ」に連結して、複雑なプロセスを自動化することを可能にします。また、統合されたアーキテクチャ可視化図を使用して、ワークフローを簡単に設計することができます。しかし、これらのワークフローを開始するにはどうすればよいでしょうか？コンソールから手動で Step Functions を実行することはできますが、より簡単なイベントやサービスを使用してワークフローをトリガーする方がはるかに効率的です。

ここで、Amazon Simple Notification Service (SNS) が登場します。目標は、SNS メッセージを送信することで、Step Functions のワークフローを自動的にトリガーすることです。SNS を使用すると、メール、アプリケーション、AWS Lambda などのさまざまなエンドポイントやサービスにメッセージを公開できます。ただし、SNS と Step Functions を直接統合することはできません。これを達成するためには、両者をつなぐ仲介サービスが必要です。
さまざまなアプローチを試した結果、SNS から Step Functions を呼び出すには、次の 2 つの簡単な方法があるという結論に至りました。

1. Lambda を SNS と Step Functions の間の仲介役として使用します。
2. API Gateway を使用して Step Functions 用の REST API を提供し、SNS と REST API URL を統合します。

方法 1：Lambda を仲介として活用する

この方法は、SNS から Step Functions を実行する最も簡単な方法かもしれません。実装方法は次のとおりです。

1. SNS トピックの作成

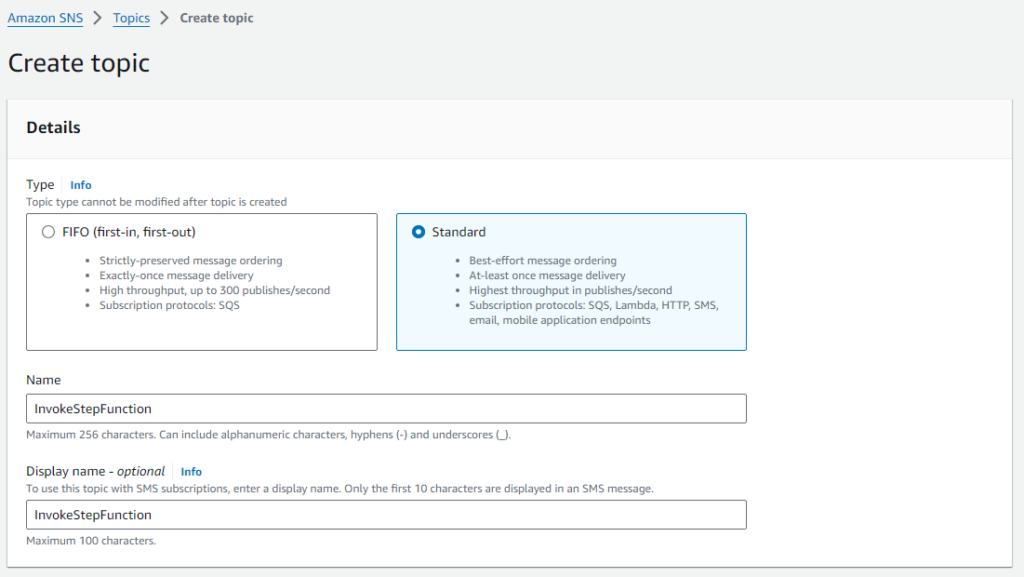

SNS コンソールページにアクセスし、新しいトピックを作成します。私の場合、FIFO ではなく Standard を使用しました。

2. Lambda 関数の作成と SNS のパブリッシュイベントを処理するよう設定

新しい Lambda 関数を作成するか、既存の関数を使用できます。どちらにしても、SNS イベントを正しく処理するようにしてください。

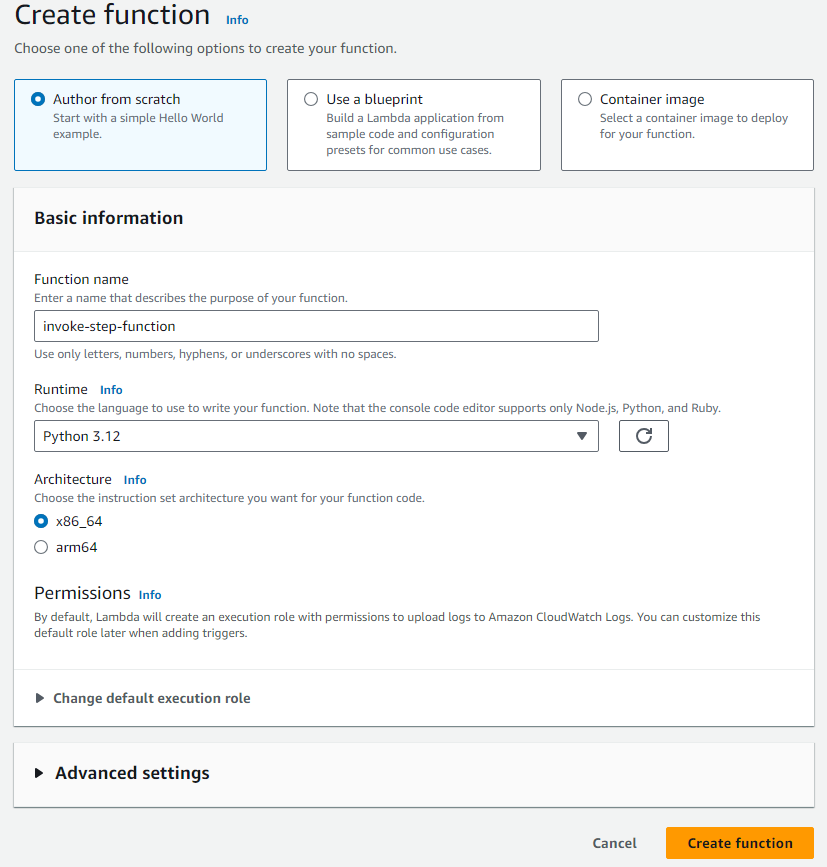

• Lambda コンソールページにアクセスし、右上の「関数の作成」をクリックし、ケースに適した「ランタイム」と「アーキテクチャ」を選択します。

• 次に、「ハンドラー」関数で、関連する「キー」を使用して SNS メッセージを取得し、必要な情報を抽出する必要があります。以下のコードを参考にしてください。stateMachineArn を Step Functions の ARN に置き換えてください。また、Step Functions の入力パラメータに応じて、Step Functions に送信する「入力キー」を調整する必要があります。


  import json
  import base64
  import boto3

  def lambda_handler(event, context):
      sns = boto3.client('sns')
      stepfunctions = boto3.client('stepfunctions')

      message = json.loads(event['Records'][0]['Sns']['Message'])
      # Extract relevant information from the message

      # Invoke Step Function
      response = stepfunctions.start_execution(
          stateMachineArn='YOUR_STEP_FUNCTION_ARN', # replace this with your ARN
          input=json.dumps({'data': message}) # adjust the 'data' part to your Step Function input parameter
      )

      return {
          'statusCode': 200,
          'body': json.dumps('Step Function invoked successfully.')
      }


3. Lambda を呼び出すよう SNS を設定

Lambda が準備できたので、トピックに対して Lambda 関数のサブスクリプションを作成します。

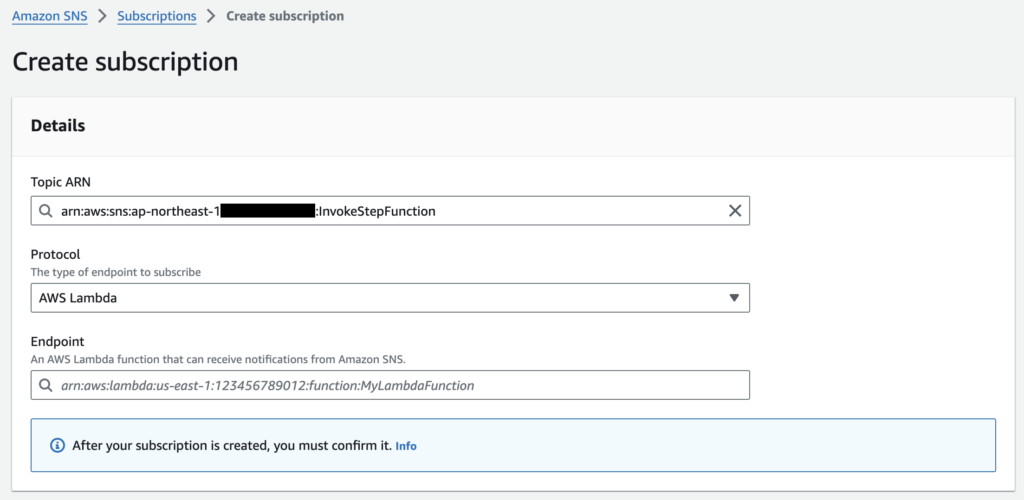

• SNS コンソールページにアクセスし、トピックを選択して、「サブスクリプションの作成」をクリックします。
• 「プロトコル」セクションで、Lambda を選択します。
• 「エンドポイント」に、Lambda 関数の ARN を入力します。
• 「サブスクリプションの作成」をクリックすると、サブスクリプションが自動的に確認されます。

4. 最後に、SNS メッセージを発行して統合をテストします

私の場合、SNS メッセージは CLI コマンドを使用して発行します。以下は、私のシェルスクリプトの例です。

SNS_TOPIC_ARN = "arn:aws:sns:ap-northeast-1:000000000000:InvokeStepFunction"
S3_BUCKET_URI = "s3://bucket/key/20240528/10/00.log"
AWS_REGION = "$(aws configure get region)"

log_date = "20240528"
sns_message = "{\"s3_bucket_uri\":\"$S3_BUCKET_URI\", \"log_date\":\"$log_date\"}"

aws sns publish --topic_arn $SNS_TOPIC_ARN --region $AWS_REGION --message $sns_message

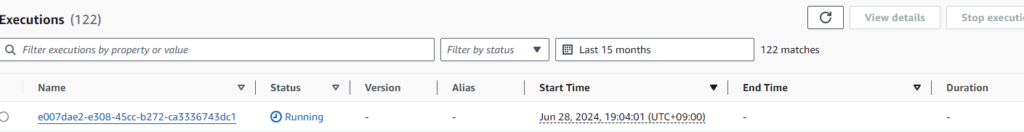

これで、Step Functions コンソールに移動して、実行されているかどうかを確認できます。すべて正しく設定されていれば、以下のように、実行ペインに「実行中」ステータスが表示されます。

方法 2：API Gateway と REST API を活用する

この方法は、API Gateway を使用して Step Functions とやり取りする REST API を作成することを含みます。その後、SNS を設定してこの API エンドポイントをトリガーできます。

1. API Gateway で REST API を作成する

• AWS API Gateway コンソールで、「API の作成」をクリックし、「REST API」を選択します。
• API 名を入力したら、API エンドポイントタイプを選択します。私の場合は、リージョンタイプを選択し、「ビルド」をクリックします。
• 「メソッドの作成」プロセスで、「POST」をメソッドタイプとして選択します。
• 「統合タイプ」で、「AWS サービス」を選択します。
• AWS サービスに「Step Functions」を選択し、アクション名に「ExecuteStateMachine」を選択します。
• 実行ロールについては、Step Functions を実行する権限を持つロール（IAM ロール経由）を作成します。以下は、Step Functions を実行するための権限ポリシーの例です。

  {
    "Version": "2012-10-17",
    "Statement":[
      {
        "Sid": "APItoExecuteStepFunction",
        "Effect": "Allow",
        "Action": "states:StartExecution",
        "Resource": "your-step-function-arn"
      }
    ]
  }


• スムーズなデバッグと監視のために、使用しているロールに AmazonAPIGatewayPushToCloudWatchLogs 権限を追加します。また、以下の例のように、信頼エンティティを含めるように「信頼関係」を変更してください。

  {
      "Version": "2012-10-17",
      "Statement": [
          {
              "Effect": "Allow",
              "Principal": {
                  "Service": "apigateway.amazonaws.com"
              },
              "Action": "sts:AssumeRole"
          }
      ]
  }


• これで、API をデプロイできます。新しいステージ名（例：invoke-step-function）を付ける必要があります。これは、REST API の URL のサフィックスとして使用されます。例えば、私の場合は次のようになります。
  https://xxxxxxxxx.execute-api.ap-northeast-1.amazonaws.com/invoke-step-function
• 最後に、REST API のロギングを有効にするには、API Gateway コンソールに移動し、左側のサイドバーからメニューの一番下にある「設定」に移動します。次に、ロギング情報を編集して、ロールの ARN を入力します。

2. API Gateway エンドポイントをトリガーするように SNS を設定する

• SNS コンソールに移動し、既存の SNS トピックを開くか、新しいトピックを作成します（上記の方法 1 を参照）。
• トピックに新しいサブスクリプションを作成します。プロトコルは、Lambda ではなく HTTPS を選択し、エンドポイントには REST API URL を入力します。

Lambda サブスクリプションは自動的に確認されますが、HTTPS プロトコルでは、SNS サブスクリプションを手動で確認する必要があります。一般的に、SNS サブスクリプションを確認するには、次の 2 つの方法があります。（1）SNS から送信されたサブスクリプション URL にアクセスする、または（2）AWS SDK または CLI の confirm-subscription を使用して、SNS トピックの ARN とサブスクリプショントークンを送信する。オプション 1 は最も簡単ですが、私の場合、サブスクリプション URL の完全なものが取得できなかったので、オプション 2 を選択しました。サブスクリプショントークンはどのように取得するのでしょうか？ここで、CloudWatch ロギングの出番です。

SNS トピックへのサブスクリプションを作成すると、その SNS サブスクリプションイベントは、API Gateway のロググループの下の CloudWatch に記録されます。CloudWatch コンソールに移動し、API Gateway の名前を使用して正しいロググループを検索し、以下のような「SubscriptionConfirmation」メッセージを含むログを見つけ、”Token” の値を取得します。

トークンを取得したら、以下のように AWS CLI コマンドを使用して、サブスクリプションを確認できます。

aws sns confirm-subscription --topic-arn arn:aws:sns:ap-northeast-2:123456789012:InvokeStepFunction \
--token 2336412f37fb687f5d51e6e241d7700ae02f7124d8268910b858cb4db727ceeb2474bb937929d3bdd7ce5d0cce19325d036bc858d3c217426bcafa9c501a2cace93b83f1dd3797627467553dc438a8c974119496fc3eff026eaa5d14472ded6f9a5c43aec62d83ef5f49109da7176391

または、boto3 と AWS SDK 関数を使用して、以下のように確認できます。

import boto3

sns = boto3.client('sns')
topic_arn = 'arn:aws:sns:ap-northeast-2:123456789012:InvokeStepFunction'
token = '2336412f37fb687f5d51e6e241d7700ae02f7124d8268910b858cb4db727ceeb2474bb937929d3bdd7ce5d0cce19325d036bc858d3c217426bcafa9c501a2cace93b83f1dd3797627467553dc438a8c974119496fc3eff026eaa5d14472ded6f9a5c43aec62d83ef5f49109da7176391'

sns.confirm_subscription(
  TopicArn=topic_arn,
  Token=token
)

どちらかのコマンドを実行すると、SNS サブスクリプションが確認されます。
最後に、前の方法 1 と同様に、SNS メッセージを送信して、SNS、API Gateway、Step Functions をテストする必要があります。

まとめ

このブログ記事では、SNS から Step Functions を呼び出すための 2 つの実際的な方法を紹介しました。特定のニーズとプロジェクトのアーキテクチャに合わせて、最適な方法を選択することができます。SNS メッセージから取得したメッセージのフォーマットと、Step Functions で使用しているフォーマットが互換性があることを確認してください。また、使用しているロールに必要な権限ポリシーと信頼関係を含める必要があります。
