外部接続を絞られているあなたのための Ansistrano を使ったデプロイ環境構築

Pocket

次世代システム研究室の DevOps ネタ担当の M.Y. です。

最近、セキュリティ要件の厳しい企業ネットワーク内での、デプロイ環境の構築をお手伝いする機会がありました。具体的には、デプロイ用のサーバ1台以外は外部接続できないという環境でした。

その際に Ansistrano というツールを使ってデプロイ環境を構築したのですが、このノウハウは他でも使えそうなので、今回ご紹介します。

制約の厳しい企業ネットワークの例

最近私がお手伝いした案件では、以下のような要件と制約がありました。
  • 外部接続を強く制限されたネットワーク内で、新たに開発したバッチ処理を実行したい
  • Java/Scala で開発されたバッチを実行するために、このネットワークにあるバッチサーバに jar ファイルなどをデプロイしたい
  • jar のビルドに必要な GitLab サーバおよび Maven リポジトリは、このネットワークの外にある
  • ネットワーク外へのアクセスはビルド&デプロイ用のサーバ1台(以下、デプロイサーバ)しか許可されていない

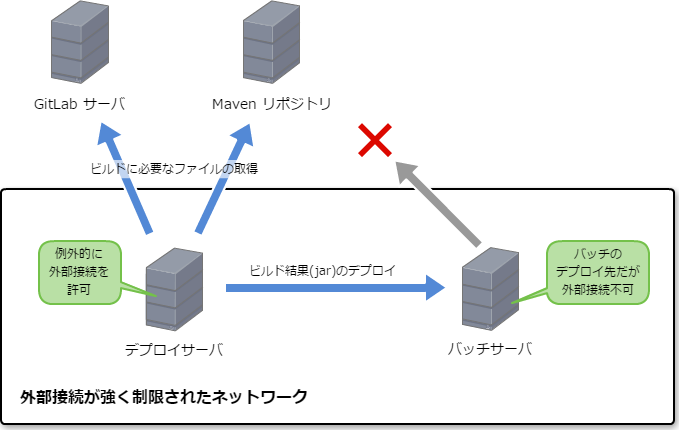

外部接続を強く制限されたネットワーク

Ansistrano とは?

デプロイ自動化ツールとしては Capistrano が有名ですが、Ansistrano はこの Capistrano と同様の動作を提供する Ansible role(配布・再利用可能な Ansible playbook の部品)です。

Ansistrano の提供する機能は、Capistrano と比べてどうなのか? その答えは、Ansistrano ページ の “History” の節で簡潔に説明されています。以下はその抄訳です。

歴史

Capistrano はサーバ自動化ツールで、現在はバージョン3である。元々バージョン2.0は Rails アプリケーションのデプロイを考えて作られていたが、プラグインを追加することで Rails 以外のデプロイや、異なるデプロイ戦略などなどにも対応できた。私は Capistrano v2 を愛用していたし、プラグインをたくさん書いた。

Capistrano 2 は偉大なツールだったし、今でも問題なく動く。しかし、v2 はもうメンテされておらず、オリジナルのチームは v3 を開発している。この新バージョンは v2 と同じ機能を提供しておらず、強力さと拡張性にかけている。加えて、Ansible のような新しいツールが、アプリケーションをより簡単にデプロイできるようになっている。

そこで私は、v2 はメンテナンスされておらず、v3 は十分な機能を持たない Capistrano を使うのをやめた。Capistrano でできることのすべては、Ansible でできる。もしあなたが他の代替案を探しているなら、Fabric や Chef Solo をチェックすると良い。

今回の件でも、私も最初は Capistrano v3 を検討したのですが、Capistrano 3 では deploy_via :copy に相当する機能(まさに今回の案件で欲しかった)がなくなった、という情報をあちこちで見かけてがっかりしたりしました……。

その後 Capistrano v3 と Ansistrano を比べてみて、確かにこの開発者が言うように Ansible & Ansistrano で十分に感じました。主な理由は以下の3点です。Ansistrano の具体的な使い方を交えつつ、説明します。

  • 理由1. deploy/rollback機能:Capistrano の基本である deploy/rollback 機能を十分に備えている。
  • 理由2. Ansible との親和性:OS の設定などに Ansible を使っている場合、Capistrano を使うとデプロイツール(とその学習コスト)が増えてしまう。Ansistrano を使うなら Ansible のみ覚えればよい。
  • 理由3. カスタマイズ可能:独自の処理を差し込むための機能を備えている。Ansible role として実装されているので、動作を理解しやすい。

理由1. deploy/rollback機能

Capistrano と同様に、Ansistrano でコードをデプロイすると、以下のようなディレクトリが作られます。/target_dir/current は、常に最新のプログラムへのシンボリックリンクになります。
target_dir/
  current -> /target_dir/releases/20160913013644Z へのシンボリックリンク
  releases/
    20160909061440Z/
    20160912030815Z/
    20160913013644Z/
      log -> ../../shared/log へのシンボリックリンク
      tmp -> ../../shared/tmp へのシンボリックリンク
  shared/
    log/
    tmp/
また、Ansistrano のロールバック機能を実行すると、releases ディレクトリ以下に残っているバックアップを使い、以下のようにロールバックします。最新だった 20160913013644Z ディレクトリは削除されます。これだけの機能があれば、デプロイには十分と判断しました。
target_dir/
  current -> /target_dir/releases/20160912030815Z へのシンボリックリンク
  releases/
    20160909061440Z/
    20160912030815Z/
      log -> ../../shared/log へのシンボリックリンク
      tmp -> ../../shared/tmp へのシンボリックリンク
  shared/
    log/
    tmp/

理由2. Ansible との親和性

Ansistrano を使うために必要な設定は、”ansistrano_” から始まる変数の設定と、ロールの追加だけです。

例えば以下のような playbook を書いて、
---
- hosts: batch_server
  vars:
    ansistrano_deploy_from: "/source_dir"
    ansistrano_deploy_to: "/target_dir"
    ansistrano_deploy_via: rsync
  roles:
    - carlosbuenosvinos.ansistrano-deploy
以下のようにコマンドを実行すると、目的のファイルをデプロイできます。
$ ansible-playbook -i production deploy-batch.yml
ロールバックの方は、以下のような playbook を書いて、
---
- hosts: batch_server
  vars:
    ansistrano_deploy_to: "/target_dir"
  roles:
    - carlosbuenosvinos.ansistrano-rollback
以下のように実行すると、サーバ上に残っているバックアップを使ってロールバックします。
$ ansible-playbook -i production rollback-batch.yml
単純なデプロイであれば、必要な設定は本当にこれだけです。簡単ですね。

変数の意味は名前が示す通りで、ansistrano_deploy_from はデプロイ元(デプロイサーバ)のディレクトリ、ansistrano_deploy_to はデプロイ先(バッチサーバ)のディレクトリです。

理由3. カスタマイズ可能

今回の場合はデプロイ前に jar のビルドが必要ですが、Ansistrano はこういう処理を差し込むのも簡単です。

Ansistrano の動作は複数のフェーズに分かれており、各フェーズの前後に処理を差し込むことができます。以下の図は、Ansistrano のページ からの引用です。

Ansistrano Flow

差し込む処理は Ansible の task で書くので、Ansible が使える人ならすぐ書けると思います。その具体例は、後ほどご紹介します。

ちなみに、Ansistrano は Capistrano ほどにはドキュメントが充実していませんが、結局は Ansible role なので、YAML ファイルを読めば動作がすぐわかる、というメリットがあります。Ansistrano のインストール先は以下のディレクトリです。
/etc/ansible/roles/carlosbuenosvinos.ansistrano-deploy
/etc/ansible/roles/carlosbuenosvinos.ansistrano-rollback

Ansistrano のインストール方法

Ansible がインストールされている環境であれば、以下のコマンドを実行するだけで Ansistrano がインストールされます。
$ ansible-galaxy install carlosbuenosvinos.ansistrano-deploy carlosbuenosvinos.ansistrano-rollback
ちなみに、外部接続が絞られすぎていて ansible-galaxy すら実行できないという方もご安心ください。これはただの role ファイルなので、他のマシンで ansible-galaxy を実行し、そのマシンの /etc/ansible/roles 以下のファイルをコピーすれば問題なく動きます。

実際の Ansistrano 利用事例

システム構成

システム構成は以下の通りです。バッチサーバに対して、2種類のバッチをデプロイします。各バッチは開発サイクルが異なるため、別々にデプロイできる必要がありました。

Ansitrano example

ソフトウェアのバージョン

今回利用したバージョンは以下の通りです。事例では Ansible 2.0 以降でしか使えない block を使っているので、Ansible 1 系を使っている場合は適宜読み替えてください。
  • Ansible 2.0.1.0
  • ansistrano-deploy 1.10.0
  • ansistrano-rollback 1.4.2

Playbook の設計方針

色々検討した結果、設計方針は以下のようにしました。方針を決めるにあたっては、部署内の別案件での Ansistrano の先行事例も参考にしています。
  • Playbook の名称
    • Ansistrano を使ってデプロイするための playbook の名前は “deploy-{{ アプリ名 }}.yml” に統一
    • Ansistrano を使ってロールバックするための playbook の名前は “rollback-{{ アプリ名 }}.yml” に統一
    • デプロイ以外の設定(crontab 設定など)を行う playbook の名前は “{{ サーバの種別を表す文字列 }}.yml” に統一
  • jar のビルド
    • Playbook を実行するたびに、ビルド用のディレクトリ(workspace)を削除・新規作成
    • デプロイしたいファイルを workscape/{{ プロダクト名 }}/release ディレクトリにまとめて、このディレクトリの中身のみを rsync でバッチサーバにデプロイ

Playbook のディレクトリ構成

私達のチームでは、基本的に Ansible 公式ドキュメントにあるベストプラクティス を踏襲しています。今回はこのベストプラクティスに、ビルド用の “workspace” ディレクトリと、tasks ディレクトリ内の before_update_code.yml を追加しました。

なお、以下のファイル名は、ディレクトリ構成を説明するために付けた架空のもので、実際のものとは若干変えています。
ansible_dir/
  production                    # 本番環境のインベントリファイル
  staging                       # ステージング環境のインベントリファイル

  batch_server.yml              # バッチサーバの設定用 playbook

  deploy-batch1.yml             # バッチ1のデプロイ用 playbook
  deploy-batch2.yml             # バッチ2のデプロイ用 playbook
  rollback-batch1.yml           # バッチ1のロールバック用 playbook
  rollback-batch2.yml           # バッチ2のロールバック用 playbook

  roles/
    batch1/
      tasks/
        before_update_code.yml  # バッチ1のビルド処理
        main.yml                # バッチ1 で必要になる設定のタスク
    batch2/
        before_update_code.yml  # バッチ2のビルド処理
        main.yml                # バッチ2 で必要になる設定のタスク
  workspace/
    batch1/                     # バッチ1のビルド用ディレクトリ(ビルド毎に削除)
    batch2/                     # バッチ2のビルド用ディレクトリ(ビルド毎に削除)

インベントリファイル

デプロイ先のディレクトリは、後述するデプロイ用 playbook と設定用 playbook の両方で使うため、インベントリファイルに記載します。

production
[batch_server]
batch01

[all:vars]
batch1_git_url=...
batch1_path=/target_dir/batch1
batch2_git_url=...
batch2_path=/target_dir/batch2

デプロイ用 playbook

デプロイ用 playbook の deploy-batch1.yml には、Ansistrano 用の変数(ansistrano_ から始まる変数)を記載します。また、Ansistrano の変数とは別に、version 変数(デフォルト値は master)を用意し、–extra-vars でこの変数を上書きすると、任意のブランチをデプロイできるようにしました。

バッチサーバにコードをアップロードする前に jar のビルドを行う必要があります。タイミングとしては Update code phase の前が良いので、jar のビルドを行うタスクファイルを ansistrano_before_update_code_tasks_file に指定します。

deploy-batch1.yml
---
- hosts: batch_server
  vars:
    version: master
    workspace_dir: '{{ playbook_dir }}/workspace/batch1'
    ansistrano_deploy_via: rsync
    ansistrano_deploy_from: '{{ playbook }}/workspace/batch1/release'
    ansistrano_deploy_to: '{{ batch1_path }}'
    ansistrano_before_update_code_tasks_file: '{{ playbook_dir }}/roles/batch1/tasks/before_update_code.yml'
    ansistrano_shared_paths:
      - log
      - tmp
  roles:
    - carlosbuenosvinos.ansistrano-deploy
roles/batch1/tasks/before_update_code.yml
---
- block:
  - name: Remove workspace directory
    file: path={{ workspace_dir }} state=absent

  - name: Checkout batch1
    git: repo={{ batch1_git_url }} dest={{ workspace_dir }} version={{ version }}

  - name: Create release directory
    file: path={{ workspace_dir }}/release state=directory mode=0755

  - name: Build jar
    command: gradle jar chdir={{ workspace_dir }}

  - name: Copy jar to release directory
    copy: src={{ workspace_dir }}/target/libs/batch1.jar dest={{ workspace_dir }}/release

  - name: Copy launcher to release directory
    copy: src={{ workspace_dir }}/bin/launcher.sh dest={{ workspace_dir }}/release

  delegate_to: localhost
  run_once: true
ここでの注意点は、デプロイサーバ上でビルドするために “delegate_to: localhost” を指定すること、およびビルドを1回だけ実行するために “run_once: true” を指定することです。この指定を忘れると、バッチサーバの台数だけビルドが実行されてしまいます。

設定用 playbook

cron などの設定については、複数のバッチの分を1個の playbook にまとめることができます。

batch_server.yml
- hosts: batch_server
  roles:
    - batch1
    - batch2
また、これは Ansistrano の話とは外れるのですが、Ansible 2.0 から cron モジュールに “disable” という便利なオプションが追加されました。disable の値を True に設定すると、そのジョブは crontab 内でコメントアウトされます。

roles/batch1/tasks/main.yml
- name: Set batch1 job
  cron:
    name: Batch1
    minute: 0
    job: '{{ batch1_path }}/launcher.sh'
    state: present
    disabled: '{{ disable_batch1 is defined and disable_batch1 }}'

- name: Set batch2 job
  cron:
    name: Batch2
    minute: 30
    job: '{{ batch2_path }}/launcher.sh'
    state: present
    disabled: '{{ disable_batch2 is defined and disable_batch2 }}'
このようにタスクを書くと、–extra-vars で disable_batch1(または disable_batch2)を True に指定した場合に限り、その cron ジョブを crontab 内でコメントアウトすることができます。例えば、以下を実行すると、両方のバッチがコメントアウトされます。
$ ansible-playbook -i production batch_server.yml --extra-vars="disable_batch1=True disable_batch2=True"
今までも when と state オプションを併用すれば似たようなことはできましたが、その場合は state=present 用のタスクと state=absent 用のタスクを別に用意する必要がありました。disable を使えば1個のタスクにまとめられるので、スッキリ読みやすくなります。

まとめ

今回は外部接続が絞られているときに、Ansistrano を使ってデプロイ環境を構築する方法を、実例をベースにご紹介しました。

Ansitrano は、Ansible に慣れている方であれば、新しい概念を特別に覚える必要もなく、すぐに使い始められるツールです。今回は特殊なネットワーク環境での事例をご紹介しましたが、普通の環境でも使える便利なツールだと思います。Ansible を使っている方は、是非お試しください。
