BTC.comマイニングプールのソースの分析

Pocket


こんにちは。L.Wです。 今回はBTC.comマイニングプールのソースを分析してみたので、皆さんと共有します。




BTC.comとは、大手マイニング企業であるBITMAINが運営するビットコインの代表的なマイニングプールです。 影響力を持つ企業が運営するマイニングプールなので、規模や安心感などは優れると思われています。




そもそもマイニングプールとは個人が単独でPoWマイニングを行うのではなく、複数のマイナーで協力してPoWマイニングを行う仕組みです。 これによって、個々のハッシュパワーが少なくともそれを統合する事で報酬が得やすくなりますので、プールでのマイニングは主流となります。




BTC.comマイニングプール はビットコイン(BTC)とビットコインキャッシュ(BCH)のマイニングではいずれもシェアトップ3の巨大なプールです。 もちろん、 これらの 主軸コインだけでなく、ETH、LTCなど7つ種類のコインが掘られています。




BTC.comマイニングプール の特徴として、以下のは挙げられます。







今回はこのプールのオープンソースを元に、インターネットでの関係資料も参照しながら、アーキテクチャと各モジュールの要点を纏めてみました。

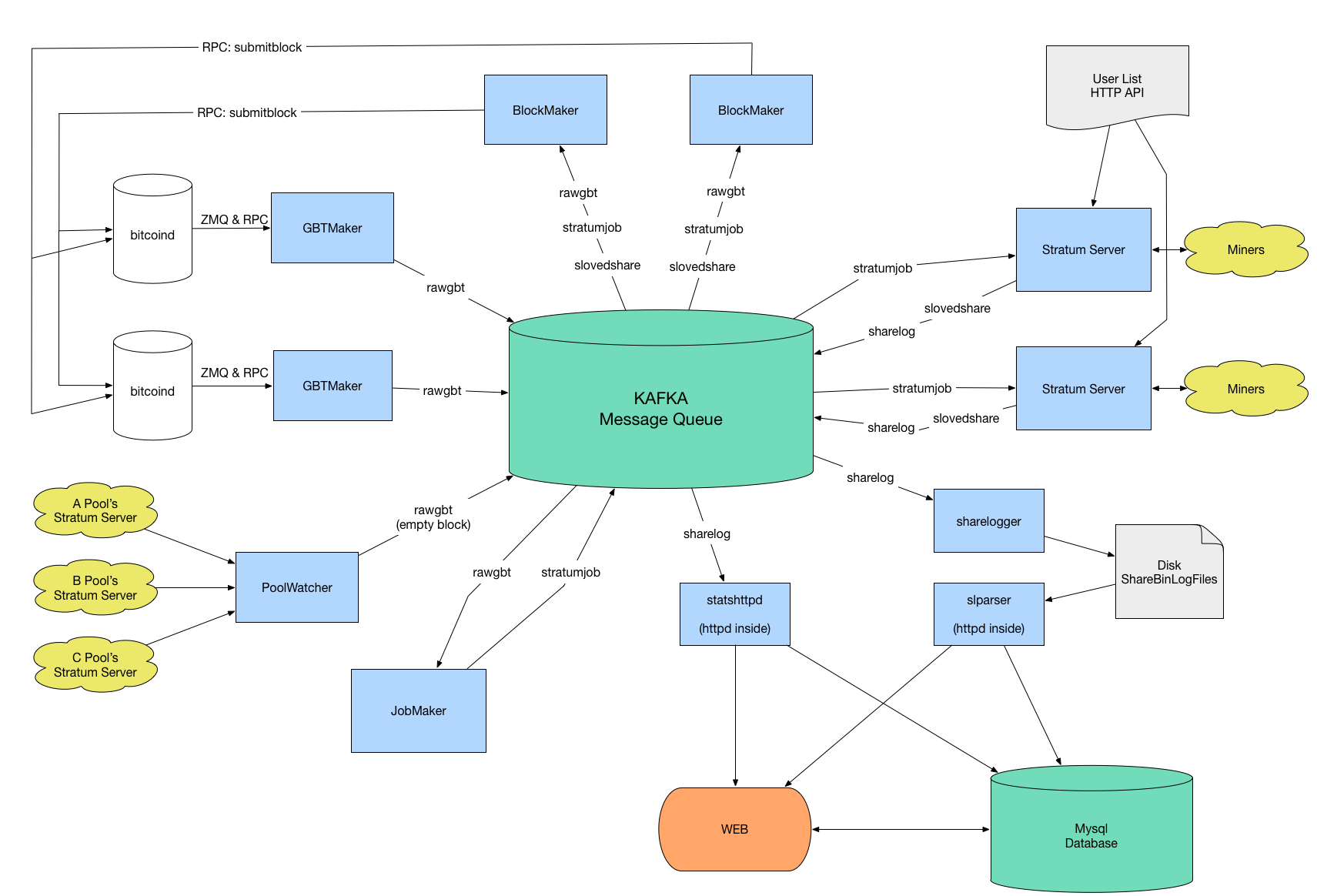

アーキテクチャ




機能によって、モジュール化され、各モジュールはkafkaに通して通信します。マイニングマシン、即ちマイナーはStratumプロトコルでStratumサーバーモジュールと繋がっています。







以下は、モジュール毎に、機能とフローチャートを説明してみます。




GbtMaker モジュール




主な機能の取り纏め




  • Bitcoind ZMQのBITCOIND_ZMQ_HASHBLOCKというメッセージをリッスンし,新規ブロックが見つかると,直ぐにkafkaにGbt を送る。
  • デフォルト10秒間隔で(コンフィギュレーションファイルで変更可能)RPCでBitcoindノードに getblocktemplate をリクエストし,Gbtをkafkaに送る。
  • Gbtメッセージにはトランザクションリストを含めている。



getblocktemplateの例(詳しくは、このリンクに参照)




{
  "capabilities": [
    "proposal"
  ],
  "version": 536870912,
  "rules": [
    "csv",
    "segwit"
  ],
  "vbavailable": {
  },
  "vbrequired": 0,
  "previousblockhash": "0000000000000000002981dd215ec5d899e87f6c24595754690b652b9e72f810",
  "transactions": [
    {
      "data": "010000000177e788695235b5713b584d63222743480df850cb3976b1d5059b0d2daabbe06b000000006b483045022100cb1b237b5739f0fb4f99125d852a2671b60aca6f786e4c0d9b66b2ddbaad0da602203a5bdf274d975e3a19358ed5e1d1c49da19f0fc094ab2db554882e9e5d00b46301210389390a0c9e09703d66851f44c113d0c7f2c320d5ed324f9820d5463fde109d48ffffffff02e5c60300000000001976a91402302357eadae998a5085e85789818e9c609c03288ac0bb80a00000000001976a914b06a5ca4d62c158d2517c41160e5d1eb61382ca688ac00000000",
      "txid": "7a3416fcae579cab55f8c5dd063f6b27b0a5197af9287491b2f0ee035d13a761",
      "hash": "7a3416fcae579cab55f8c5dd063f6b27b0a5197af9287491b2f0ee035d13a761",
      "depends": [
      ],
      "fee": 50000,
      "sigops": 8,
      "weight": 904
    },
 ...
    {
      "data": "0100000001b075063f6e11f70a6a4285c0d5eb1f3377d98d1b3532d9b60491db60e6df502d000000006a47304402206cf3ada2502fc84ced09077cdd0c651c3802e2675543084fe5c8d0eea81660af02207e332a7fed2aa1b04957dc312b11b27e8aae50061ed1b6dfba899ad5086874f0012102aa231a16919e2b2532229813a41e497393e84d28a42276bf5b7d63cdacdd5005ffffffff020000000000000000536a4c500004dea30001f4c7decc62cf4795c96f71986dc48067a8f5271e2b157b649aac2590036ba991a14af220c9cad310a28fa9d9d86c5c32ad640626c2affa045340958f1a2f13df9014f19142c6a940acc3c6d10d00000000001976a914f67fc7a020eb8d83f081ffa4f1fb60de6d907f3588ac00000000",
      "txid": "8b68d5d6c8cef9ef8263b9f3d265aae1d05ba77d07453fd778677d9fc0500ee5",
      "hash": "8b68d5d6c8cef9ef8263b9f3d265aae1d05ba77d07453fd778677d9fc0500ee5",
      "depends": [
      ],
      "fee": 285,
      "sigops": 4,
      "weight": 1132
    }
  ],
  "coinbaseaux": {
    "flags": ""
  },
  "coinbasevalue": 1250361443,
  "longpollid": "0000000000000000002981dd215ec5d899e87f6c24595754690b652b9e72f810119724932",
  "target": "0000000000000000003218a50000000000000000000000000000000000000000",
  "mintime": 1546821831,
  "mutable": [
    "time",
    "transactions",
    "prevblock"
  ],
  "noncerange": "00000000ffffffff",
  "sigoplimit": 80000,
  "sizelimit": 4000000,
  "weightlimit": 4000000,
  "curtime": 1546825076,
  "bits": "173218a5",
  "height": 557383
}

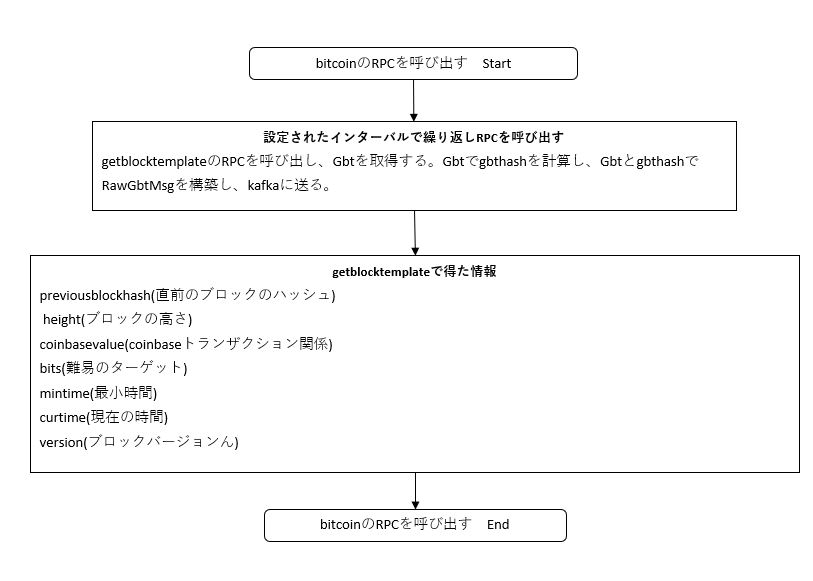

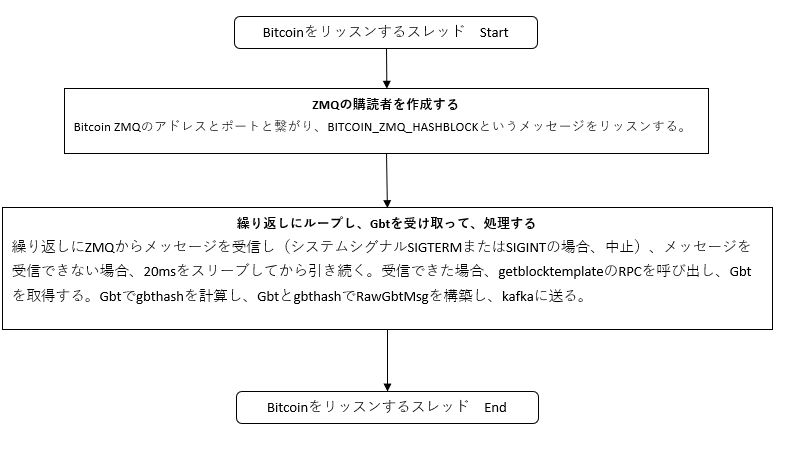

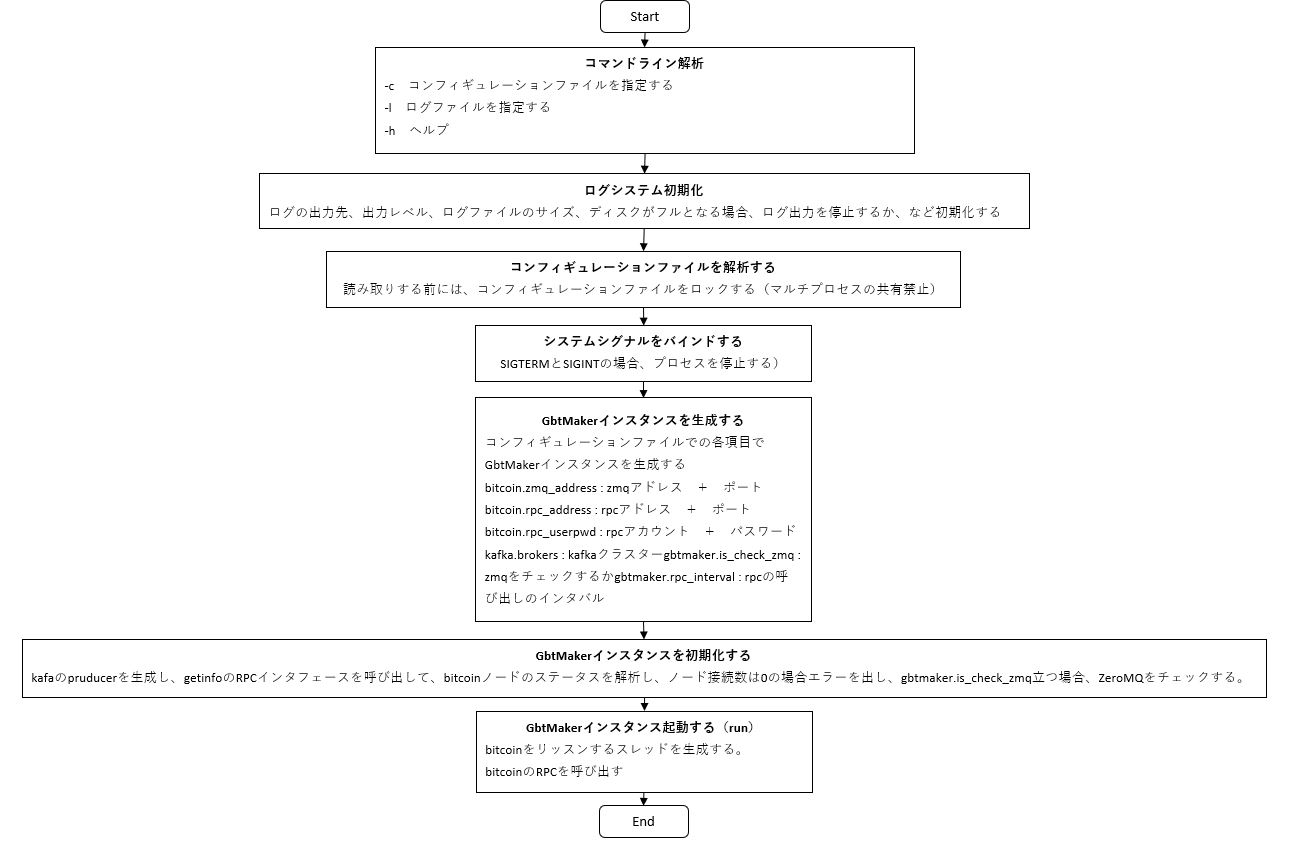

フローチャート




※画像をクリックすると、拡大となる。


















I1210 05:57:33.390445 16035 GbtMaker.cc:171] gbt height: 553234, prev_hash: 0000000000000000001a79b3c06572e8f453c12dbf30880e3460f8cc7737e888, coinbase_value: 1271255924, bits: 1731d97c, mintime: 1544415072, version: 536870912|0x20000000,gbthash: b48411f8ae989b3dbde0978bcebc8dff67931833d955c28877f870708358a635
I1210 05:57:33.497092 16035 GbtMaker.cc:207] sumbit to Kafka, msg len: 3911528
I1210 05:57:38.643023 16035 GbtMaker.cc:171] gbt height: 553234, prev_hash: 0000000000000000001a79b3c06572e8f453c12dbf30880e3460f8cc7737e888, coinbase_value: 1271338454, bits: 1731d97c, mintime: 1544415072, version: 536870912|0x20000000,gbthash: 5c81caa425e7ff2b0ca5645374f2afbdeae16b6b9ee7c0ab12fe9f2ea009f2aa
I1210 05:57:38.731180 16069 GbtMaker.cc:242] >>>> bitcoind recv hashblock: 0000000000000000001c6be309ea239ebdc5f9ee0b3d8adfc18e176342401ee9, sequence: 1c860000 <<<<
I1210 05:57:38.731365 16069 GbtMaker.cc:251] get zmq message, call rpc getblocktemplate
I1210 05:57:38.758874 16035 GbtMaker.cc:207] sumbit to Kafka, msg len: 3909072
I1210 05:57:38.840273 16069 GbtMaker.cc:171] gbt height: 553235, prev_hash: 0000000000000000001c6be309ea239ebdc5f9ee0b3d8adfc18e176342401ee9, coinbase_value: 1251380229, bits: 1731d97c, mintime: 1544416048, version: 536870912|0x20000000,gbthash: deea77508fe1dbd3154483f7fc73073f86f6a77bd1035ce61d80c8b90350fa6a
I1210 05:57:38.867414 16069 GbtMaker.cc:207] sumbit to Kafka, msg len: 2923760



BlockMaker モジュール





主な機能の取り纏め




  • 複数のbitcoindノードと繋がることが可能。
  • 主に RAWGBT、STRATUM_JOB、SOLVED_SHAREとNMC_SOLVED_SHARE のこの四つ種類のメッセージをリッスンする。
  • RAWGBT をリッスンすることで、 gbtHash/トランザクションリストを取得でき、 vtxs ( トランザクションリスト )はブロックを作成することには欠かせない。 gbtHashとvtxsはrawGbtMap_ に保存される。(rawGbtMap_は最新のトップ100個のgbtHash/vtxs を格納する)。
  • STRATUM_JOB をリッスンすることで、 jobId_/gbtHash を取得できる。 jobId_とgbtHashはjobId2GbtHash_ に保存される。( jobId2GbtHash_は最新のトップ120個jobId_/gbtHashを格納する )。
  • SOLVED_SHARE をリッスンすることで、 BlockHeaderとcoinbaseTx を取得できる。( BlockHeader+coinbaseTx+vtxsでBlock を生成する)。
  • NMC_SOLVED_SHARE には、マージマイニングでNameCoinの採掘に使われる。
  • ローカルで作成されたブロックはbitcoinネットでの繋がっている他のノードに提出(submit)される。
  • 作成されたブロック情報とワーカー情報をデータベースに書き込む。

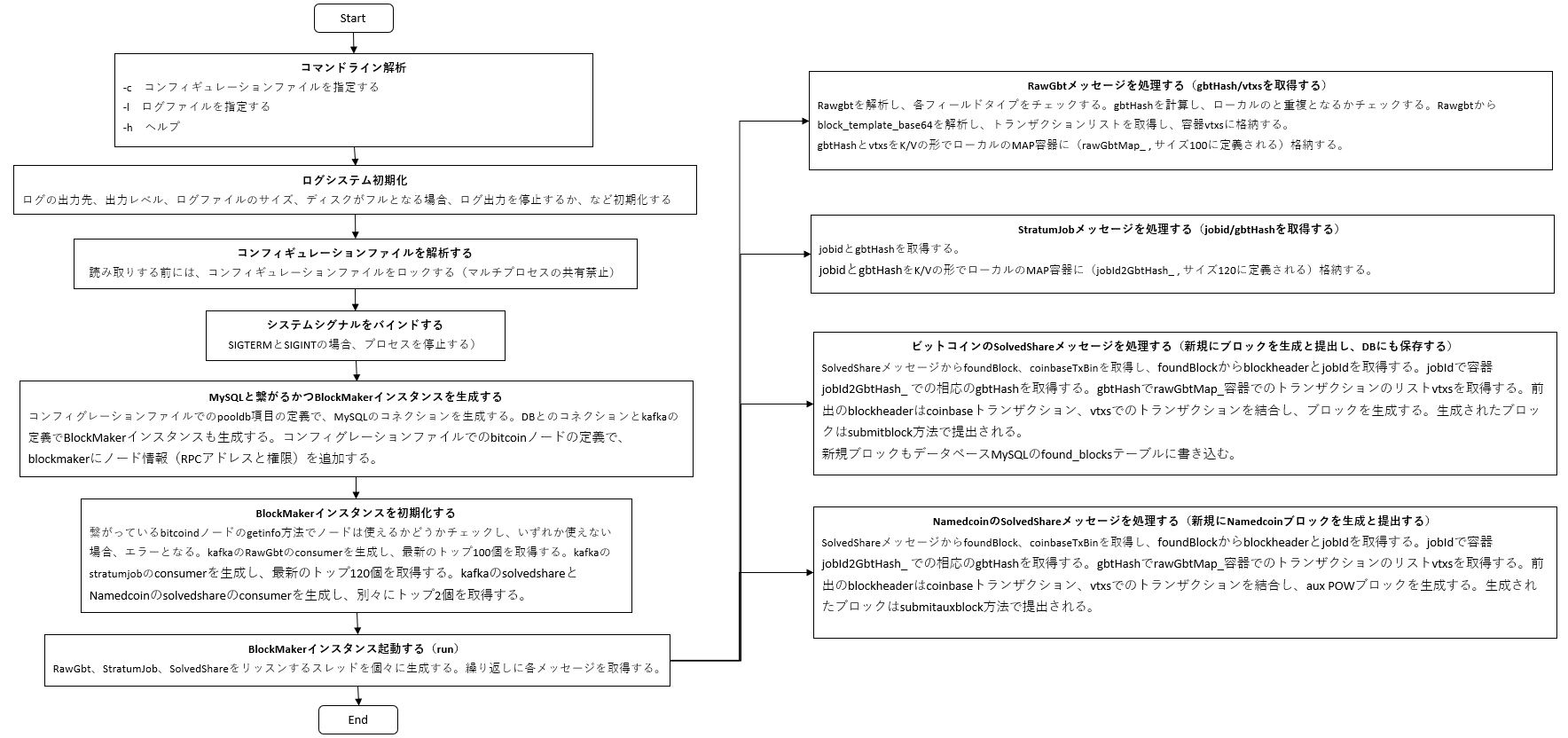

フローチャート





※画像をクリックすると、拡大となる。

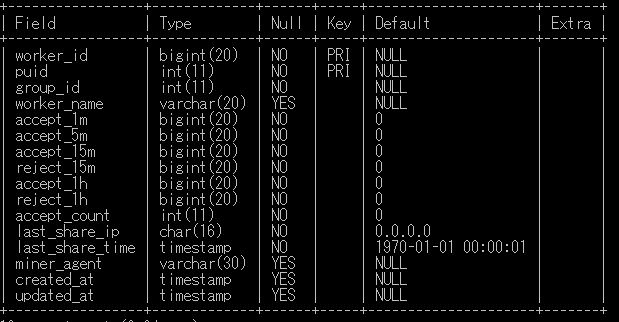

DBでのmining_workers テーブル








DBでの found_blocks テーブル











PoolWatcherモジュール




主な機能の取り纏め




  • StratumJobメッセージをリッスンし、poolStratumJob_容器を更新し、他のプールと比較する。
  • クライアントとして他のプールと繋がり、マイニングのジョブを受け取る時には、受け取ったジョブからブロックの高さを抽出し、ローカルプールでのブロックの高さより1を大きい場合、空のEmptyGBTを構築し、kafkaに送る。
  • 以下のケースで受け取ったジョブを廃棄する。
    • Receivedジョブでのブロックの高さ = ローカルの高さ
    • Receivedジョブでのブロックの高さ <> ローカルの高さ +1 且つ高さの差が大きい(Jump too much)
    • ReceivedジョブでのブロックのnBits <> ローカルの nBits

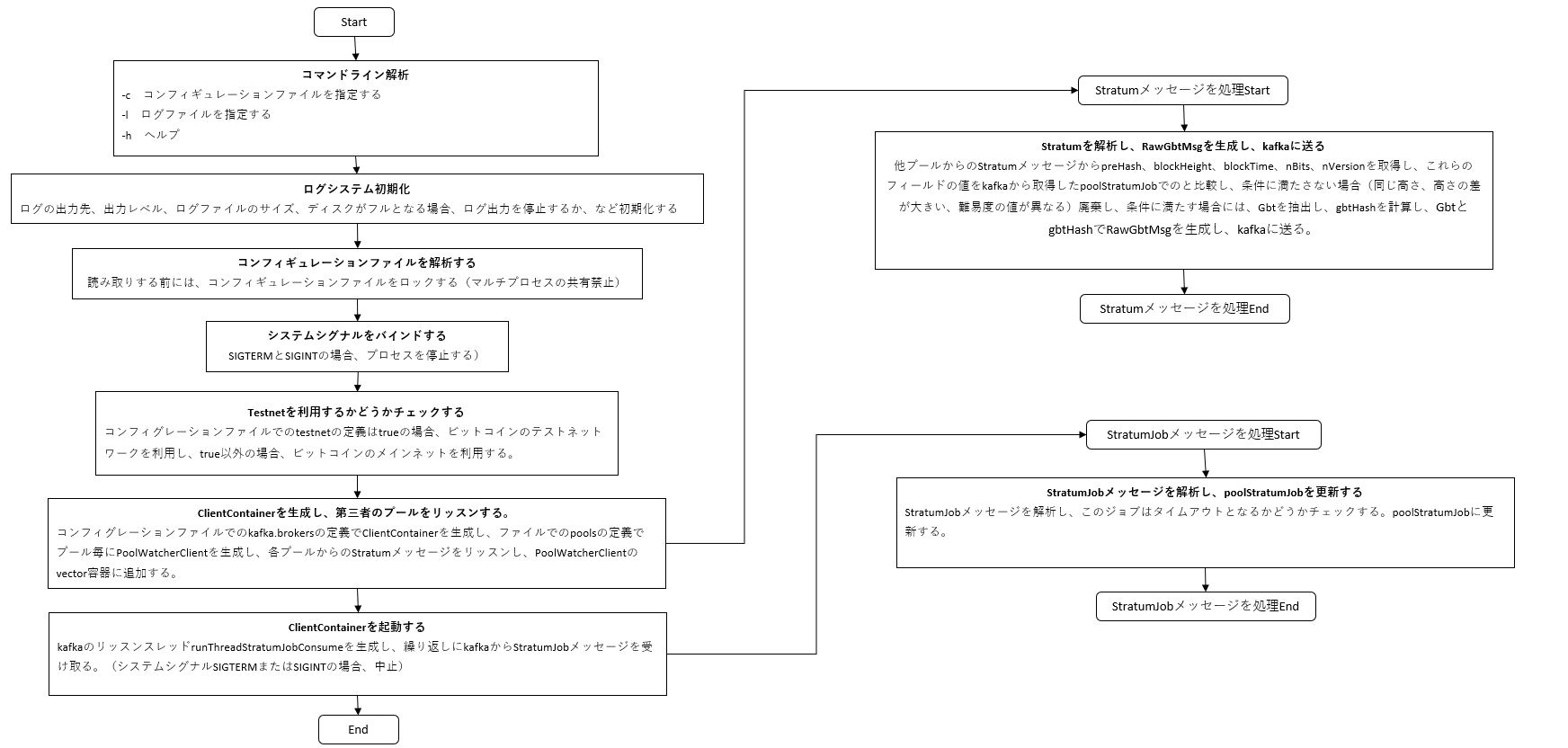

フローチャート





※画像をクリックすると、拡大となる。







PoolWatcherのログの例




I1210 06:47:56.348021  6398 Watcher.cc:345] empty gbt: {"result":{"previousblockhash":"0000000000000000000d67010c4f3a809bbab5cb456922d1c1bae7b9892ac07a","height":553238,"coinbasevalue":1250000000,"bits":"1731d97c","mintime":1544423876,"curtime":1544424476,"version":536870912,"transactions":[]}}
I1210 06:47:56.374186  6398 Watcher.cc:518] &lt;SlashPool 001> prev block changed, height: 553238, prev_hash: 0000000000000000000d67010c4f3a809bbab5cb456922d1c1bae7b9892ac07a, block_time: 1544424476, nBits: 389142908, nVersion: 536870912
I1210 06:47:56.374363  6398 Watcher.cc:344] sumbit to Kafka, msg len: 452
I1210 06:47:56.374414  6398 Watcher.cc:345] empty gbt: {"result":{"previousblockhash":"0000000000000000000d67010c4f3a809bbab5cb456922d1c1bae7b9892ac07a","height":553238,"coinbasevalue":1250000000,"bits":"1731d97c","mintime":1544423876,"curtime":1544424476,"version":536870912,"transactions":[]}}
I1210 06:47:56.569010  6430 Watcher.cc:231] [POOL] prev block changed, height: 553238, prevhash: 0000000000000000000d67010c4f3a809bbab5cb456922d1c1bae7b9892ac07a, nBits: 389142908
I1210 06:47:56.848953  6398 Watcher.cc:518] &lt;antpool 003> prev block changed, height: 553238, prev_hash: 0000000000000000000d67010c4f3a809bbab5cb456922d1c1bae7b9892ac07a, block_time: 1544424476, nBits: 389142908, nVersion: 536870912
I1210 06:47:56.849122  6398 Watcher.cc:543] &lt;antpool 003> discard the job: height is same as pool. pool height: 553238, the job height: 553238






JobMakerモジュール




主な機能の取り纏め




  • kafkaの KAFKA_TOPIC_RAWGBTとKAFKA_TOPIC_NMC_AUXBLOCKをリッスンし、マージマイニング(merge mining)をサポートする。
  • Gbtメッセージを受け取る。ローカルの時間と60s以上の遅延の場合は、廃棄する。
  • gbtTime+isEmptyBlock+height をキーにして、ローカルMapに格納し、gbtHashもローカル配列に入れる。
  • ローカルの gbtHash の配列は20個しか保存しない。 ローカルgbtMapでのGbtの有効期間ですが、空ではないGbtの場合、90sとなり、空Gbtの場合、15sとなり、期限過ぎると、Mapから取り除かれる。(有効期間はコンフィグレーションファイルで定義可能)
  • 以下のケースで、直ちにkafkaに StratumJob を送る
    • 受け取ったGbtの高さ > ローカルの高さ (新規にブロックが見付かった)
    • 受け取ったGbtの高さ = ローカルの高さ  且つ ローカルの直前のブロックは空となる 且つ  受け取ったGbt は空ではない
    • 定義したインターバルを過ぎた(インターバルをコンフィグレーションファイルで定義可能)

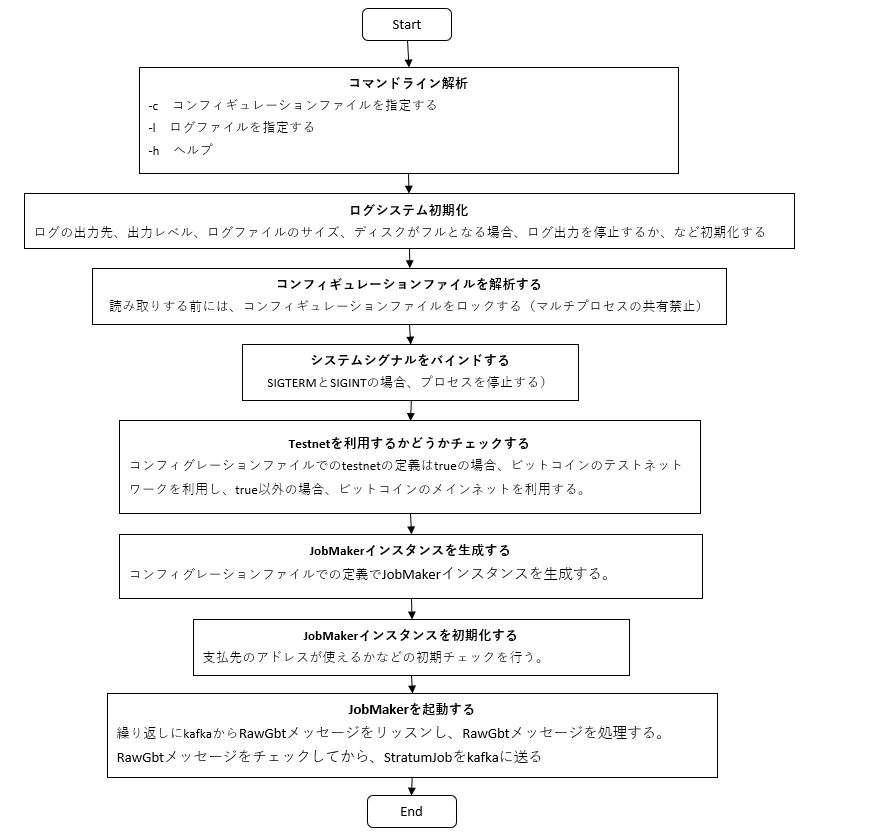

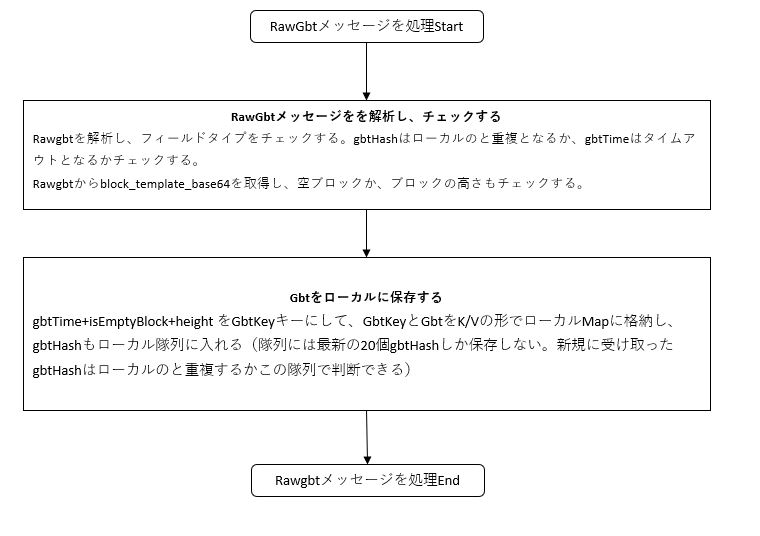

フローチャート





※画像をクリックすると、拡大となる。
















kafkaに送られたStratumJobの例




sjob: {
  "jobId": 6633194262114099172,
  "gbtHash": "87785fe47714c9772c3b5ad082caab466c60f011c97366a63a7a6c5f1135bb5c",
  "prevHash": "000000000000000000094a077c7f7c0f6d24ec40af077f0814d8b7bb1851fcde",
  "prevHashBeStr": "1851fcde14d8b7bbaf077f086d24ec407c7f7c0f00094a070000000000000000",
  "height": 553222,
  "coinbase1": "02000000010000000000000000000000000000000000000000000000000000000000000000ffffffff20030671082f474d4f2d5a2e636f6d2f",
  "coinbase2": "0409d70d5cffffffff02a601df4a000000001976a9143fdb793f78c514266d9cadb3c5b17f914993d31d88ac0000000000000000266a24aa21a9ed74fd960e7b764b5bbe822db04bb5fd3f8aed6579f5c8bbbf8f58eee5e81cc48a00000000",
  "merkleBranch": "9bbb7b427115820ac80982d006e 20ed9d12735c14f38e00d200a1178eabadd4f11783254f2ae046c3551b8b0f7f3799b0810818a92b200cd29c0862ab66fb3b6a33a3b9e0e034133fa515962c20ef004c9c332f1019289777f8f5603bad4c0f30e70bd4b6b409aee89ad55f6f4c4ef9e12a9a2f9efc1132800e8f23fdb795a78cb3b05d7 638372abb783b62f13a392c49595016d76109280de2a4e07a37d98c426dadb5bb154db378ecddba7fe72b1dba6e66c7be035fc98f5f10166e7b6dc21670d6f96e1e04e5b9a28484b9551a9b94d83bb8a14e130b673a2894b9791bd641a1e48734e48180ac12ef4ff43ddbab01dba64c0c80b73c6beef1 5f69eb1d9451ce8cfc31ee5aa8632ec2a3df8fe127aee0cabeb5be58f197e61daec73a8ce8594ea606081ee4cbb28478e7cf388aceef032df32b7ccb6e044a3b7b49beedd66ffa063bbc4d681202c4b425011f91a80a04ee99d6331fad92d48fd35063267a3",
  "nVersion": 536870912,
  "nBits": 389142908,
  "nTime": 1544410888,
  "minTime": 1544407755,
  "coinbaseValue": 1256128934,
  "witnessCommitment": "6a24aa21a9ed74fd960e7b764b5bbe822db04bb5fd3f8aed6579f5c8bbbf8f58eee5e81cc48a",
  "nmcBlockHash": "000000000000000000000000000000000000000000000000 0000000000000000",
  "nmcBits": 0,
  "nmcHeight": 32764,
  "nmcRpcAddr": "",
  "nmcRpcUserpass": "",
  "rskBlockHashForMergedMining": "",
  "rskNetworkTarget": "0x0000000000000000000000000000000000000000000000000000000000000000",
  "rskFeesForMiner": "",
  "rskdRpcAdd ress": "",
  "rskdRpcUserPwd": "",
  "isRskCleanJob": false
}



jobmaker.cfgのコンフィグレーションファイルで報酬支払先のアドレスとプールのシンボルを定義する




pool = {
  //報酬の支払先
  payout_address = "my2dxGb5jz43ktwGxg2doUaEb9Wh8LIWEI";
  //coinbase info
  coinbase_info = "/GMO-Z.com//";
}

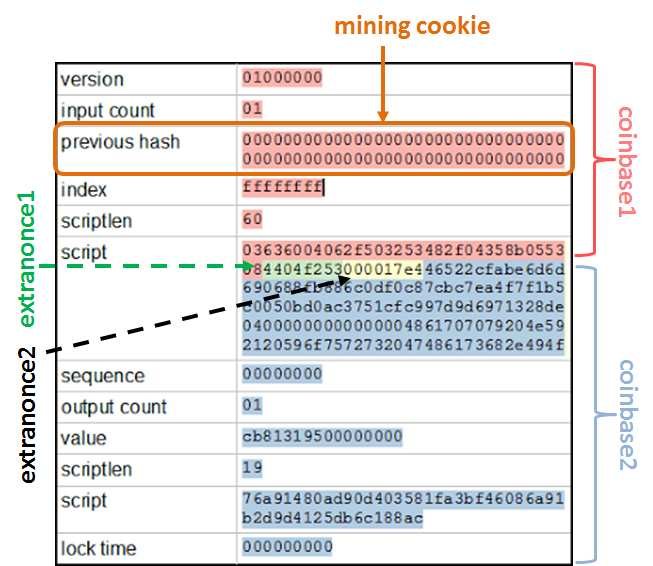

coinbaseトランザクションのフォーマット











StratumServerモジュール




主な機能の取り纏め




  • 受け取ったStratumJobには、遅延60s以上となると、廃棄される。
  • 受け取ったStratumJob でのpreviousHashはローカルのと同様ではない場合、新規にブロックが生成されたことと見做されて、jobの isClean ステータスをtrueにする。(trueの場合、マンナーに直ちに現在の計算作業を中止させ、最新のjobの計算作業にシフトさせる)
  • 三つケースではマンナーに新しいミッションを割り当てる。
    • 事前にセッティングしておいた job割り当てのインターバルを達した。(例えば、30s)
    • 直前のjobのブロックの高さは最新のと同じが、直前のは空ブロック、最新のは空ではない。
    • 最新のjobのブロックの高さは直前のより大きい。(つまり、最新のは一番大きい高さ数値)
  • 最新のミッションの割り当て の時刻はファイルに書き込まれる。(コンフィグレーションファイルでのfile_last_notify_timeの定義による)
  • ローカルでのjobの有効期間は300sとなる。
  • 10s毎にユーザーリスト( コンフィグレーションファイルでの
    list_id_api_url の定義による )を読み取り、Map容器に入れて保存する。
  • sserverの最大のSessionIdは16777214 となる。
  • Stratumプロトコル
    • suggest_targetはsuggest_difficultyと同じ機能を持ち,マイニングの難易度の調整に使われる。(subscribeの前にリクエストされる)
    • 各マイナーの計算作業を重複させないように、 sessionIDを extraNonce1_ とする。
    • 初期難易度は16384とセッティングされ,またはsuggest_difficulty方法で指定さて,workerのハッシュレート(シェア数)に応じて、Difficultyを調整 し、マイナーに10s毎にshareを提出させる。
    • session毎にlocalJobs_隊列を設けられて、隊列の長さは10にする。
    • マンナーをauthorizeしてから600sをカウントダウン開始し、600s以内にshareを受信できないと、 sessionのコネクションは切断される。
  • shareはRejectされるのケース
    • JOB_NOT_FOUND,localJobs_隊列ではすでにこのjobが見付からない。
    • JOB_NOT_FOUND,jobRepository_でのjobのステータスはStaleとなる,すなわちjobは古くなった。
    • JOB_NOT_FOUND, JobがjobRepository_に存在していない ,すなわちjobの有効期限を過ぎた(300s)
    • DUPLICATE_SHARE,shareはすでに提出済,提出済のshareはsubmitShares_ に退避する。
    • LOW_DIFFICULTY, 提出されたshareの難易度はTargetに満たさない。
    • TIME_TOO_OLD , shareでのnTimeがStartumJobのminTimeより古い
    • TIME_TOO_NEW , StartumJobのminTimeでのnTimeが現在の時間より 600秒新しい。

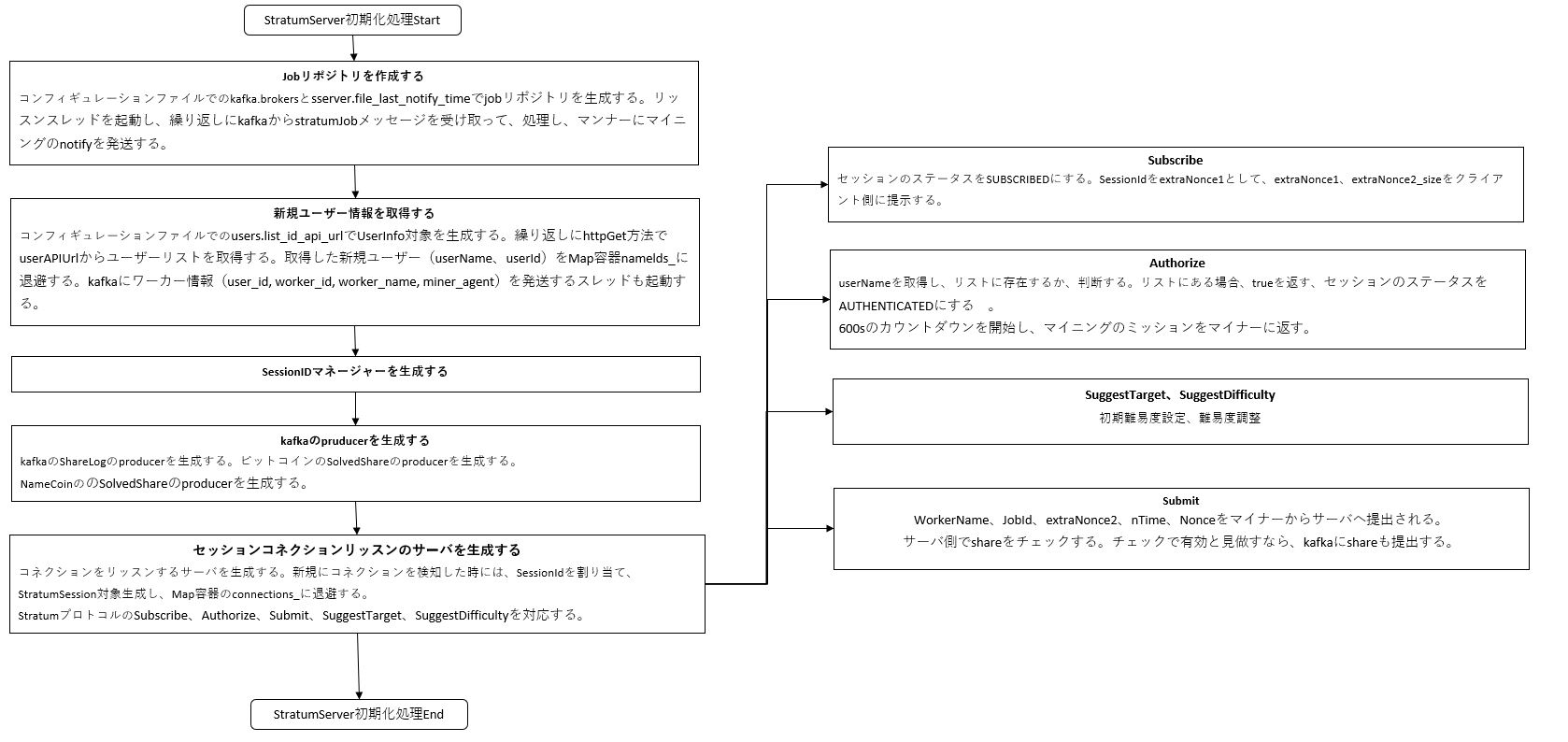

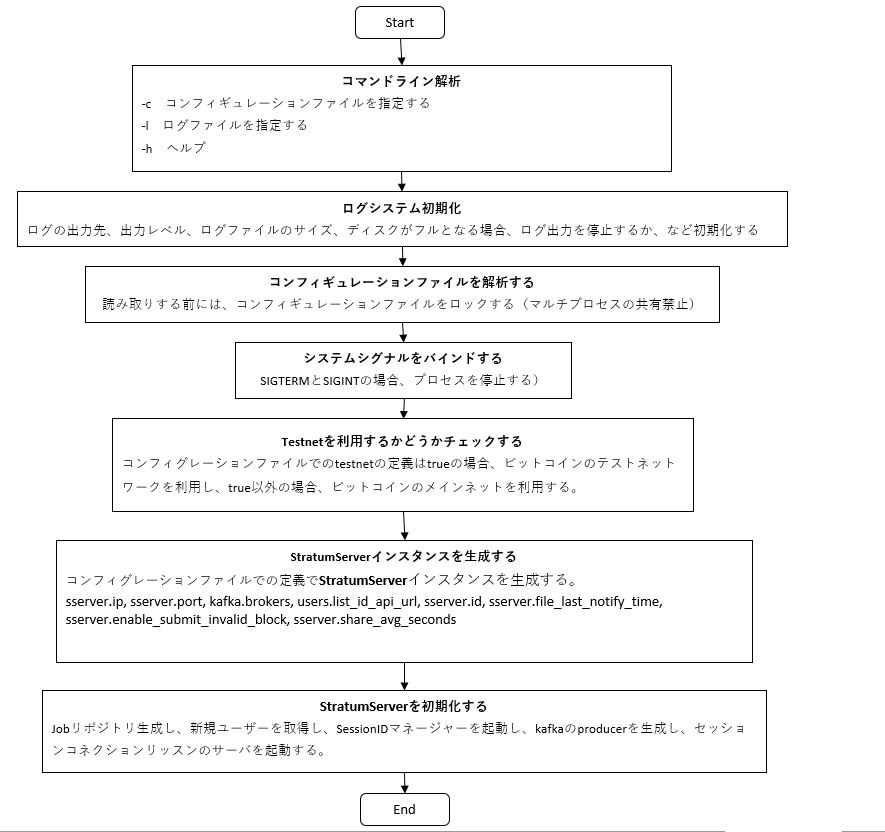

フローチャート





※画像をクリックすると、拡大となる。










Stratumプロトコルの例




※Stratumの他の例には、このリンクに参照できる。




Miner -> SServer ( subscribe )




{"id": 1, "method": "mining.subscribe", "params": ["cpuminer/2.5.0"]}



SServer -> Miner ( result notify)




{
    "id":1,
    "result":
    [
        [
            ["mining.set_difficulty","sessionid0100000000000000"],
            ["mining.notify","sessionid0100000000000000"]
        ],
        "70000000",  // ExtraNonce1の16進数
        4   // ExtraNonce2_size
    ],
    "error":null
}



Miner -> SServer ( authorize )




{
    "id": 2,
    "method": "mining.authorize",
    "params": ["walletaddressbH4mMF2GpoLSY2v4qVquASTpzR4", "x"]
}



SServer -> Miner ( result notify, 認証通過とする)




{"id":2,"result":true,"error":null}



SServer -> Miner ( set_difficulty )




{"id":null,"method":"mining.set_difficulty","params":[8]}

※1ユニットのビットコインのディフィカルティは0x1d00ffffとなる。256ビット転換すると、0x00000000ffffffffffffffffffffffffffffffffffffffffffffffffffffffffとなる。
上の[8]のディフィカルティは(0x00000000ffffffffffffffffffffffffffffffffffffffffffffffffffffffff)/8となる。



SServer -> Miner ( jobを割り当て )




{
    "method":"mining.notify",
    "params":[
        "bf",  // job ID
        "af8cecebf98...43100000000", //previous block hash
        "010000000100000....0000000", //coinbase1
        "0d2f6e6f646.....5b36ec88ac00000000", //coinbase2
        ["6fb6....80cb","d4464...49a5a290", ... ,"68d803...4ec79d161"],// merkle branches
        "20000000", // block version
        "1a3fffc0", // nBits encoded network difficulty
        "5a158226",  //nTime,Timestamp
        false   // clean jobs,trueの場合には直ちに新jobにシフトする
     ]
}



Miner -> SServer ( submit )




{
    "method": "mining.submit",
    "params": [
        "walletaddressbH4mMF2GpoLSY2v4qVquASTpzR4", //worker name
        "bf", //job ID
        "12300000", //extranonce2
        "5a158557", //nTime
        "6ae65681"  //nonce
    ],
    "id":4
}



SServer -> Miner ( solvedshareとして承認する )




{
    "id":4,
    "result":true,
    "error":null
}







sharelogger 、slparser 、statshttpdモジュール




sharelogger モジュールの主な機能の取り纏め




  • kafkaからShareLogメッセージを受け取って、2s毎にファイルに書き込む。(コンフィグレーションファイルでの data_dirで定義)
    • 毎日ファイルを生成し、ファイル名のフォーマット: sharelog-yyyy-mm-dd.bin
    • 直近三日のファイルハンドルを維持できる。



slparserモジュールの主な機能の取り纏め




  • sharelogger モジュールで生成したファイルをリッスンし、ファイルを読み取り、15s毎に( コンフィグレーションファイルでのflush_db_interval で定義 )データベースに書き込む。
  • pool、worker、user単位に個々に Accept1h、Accept1d、score1h、score1d、Reject1h、Reject1d を統計する。
  • Httpdサービスも起動し、 ServerStatusとWorkerStatus をインタフェースで提供する。

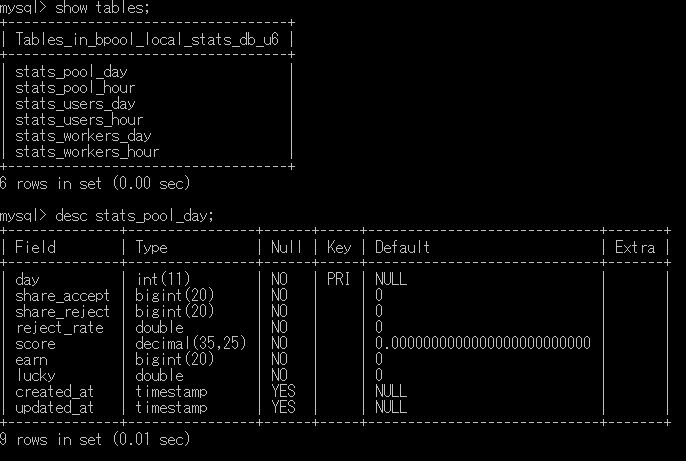

slparserモジュールで取り扱うDBテーブル








statshttpdモジュールの主な機能の取り纏め




  • ShareLogを受け取り、worker、user毎に acceptCount_、acceptShareSec_、rejectShareMin_ を統計し、 totalWorkerCount_とtotalUserCount_ も統計する。
  • 15s毎に( コンフィグレーションファイルでのflush_db_intervalで定義 )ワーカー情報を データベースに書き込む。
    • accept1m_、accept5m_、accept15m_、reject15m_、accept1h_、reject1h_ 、acceptCount_、lastShareIP_、lastShareTime_ を統計する
  • COMMON_EVENTSメッセージをリッスンし、workerNameとminerAgentを取得し、テーブルmining_workers に更新する。
  • Httpdサービスも起動し、 ServerStatusとWorkerStatus をインタフェースで提供する。






まとめ




ソースを目を通したが、分からないことがまだあります。ソースを改修し、最適化、効率化できるか、これから深掘りしていきたいです。マイニングプールに興味ある方がこれを入門材料として、一緒に研究しましょう。
